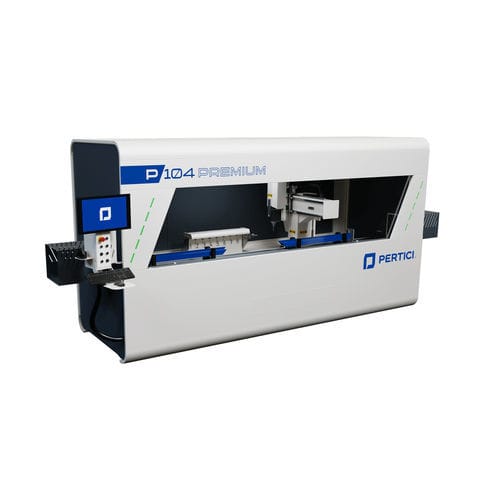

Centro de usinagem de 4 eixos P104 PREMIUM

com fuso rotativopara açopara alumínio

Visão geral
Centro de usinagem CNC com 4 eixos controlados, projetado para realizar operações de fresamento, furação, roscamento e fresamento final em barras ou peças em alumínio, PVC, ligas leves e aço até 2 mm de espessura. A máquina adapta-se às exigências de produção para oferecer flexibilidade e eficiência no processamento de perfis.

Principais características

• Duas batidas pneumáticas padrão que definem um curso de trabalho padrão de 3,2 m, com possibilidade de duplicar o comprimento útil.
• Fuso de 5 kW (S1) com porta-ferramenta HSK-F50 que permite usinar o perfil em qualquer ângulo entre 0° e 180°.
• Aperto do perfil assegurado por quatro mordazas compactas, permitindo usinagem em três faces e carregamento de peças relativamente curtas.
• Suporte da mordaza aumentado para 280 mm e almofadas de mordaza especiais ajustáveis para segurar cuidadosamente perfis flexíveis sem danificá-los.
• Arranjo ao longo do eixo X com carro móvel: as mordazas são engatadas e posicionadas com alta precisão para posicionamento ótimo e maior segurança contra colisões.
• Carrossel de ferramentas de 8 posições fixo no centro da bancada com sistema integrado de medição de comprimento de ferramenta; carrossel secundário opcional para gerir até 16 ferramentas.
• Cobertura total e túneis laterais de segurança para usinagem de barras longas.
• Conceito de coluna móvel que proporciona altas taxas de trabalho com área ocupada relativamente compacta e ergonomia para carregamento/descarregamento.

Aplicações / Ideal para

• Alumínio
• PVC
• Ligas leves
• Aço (até 2 mm de espessura)

Opções e acessórios

• Segundo carrossel de ferramentas (opcional) para aumentar a capacidade para 16 ferramentas.
• Almofadas de mordaza especiais ajustáveis para aperto delicado de perfis flexíveis.

Especificações técnicas

• Eixos controlados: 4
• Operações típicas: fresamento, furação, roscamento, fresamento final
• Curso de trabalho (padrão): 3,2 m (opção de duplicar)
• Potência do fuso: 5 kW (S1)
• Fixação do fuso: HSK-F50
• Ângulo de usinagem do fuso: 0° ÷ 180°
• Aperto do perfil: 4 mordazas compactas
• Suporte da mordaza: ampliado para 280 mm
• Almofadas de mordaza ajustáveis para aperto delicado
• Carro móvel no eixo X para posicionamento preciso e segurança anti-colisão
• Carrossel de ferramentas: 8 posições (padrão), segundo carrossel opcional até 16 ferramentas
• Sistema integrado de medição de comprimento de ferramenta
• Recursos de segurança: cobertura total e túneis laterais para usinagem de barras longas
• Conceito de máquina: coluna móvel para área ocupada compacta e alta produtividade
• Materiais adequados: alumínio, PVC, ligas leves, aço até 2 mm
