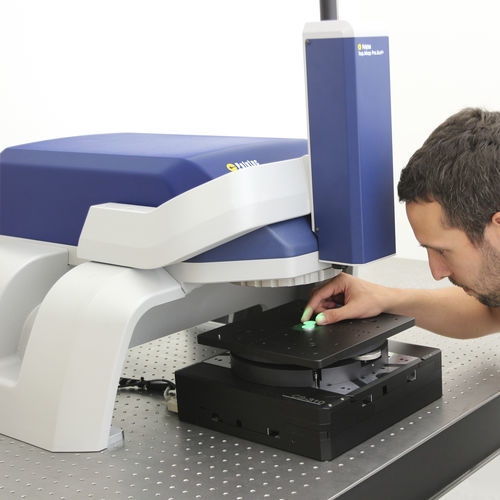

Profilômetro 3D TopMap Pro.Surf+

confocal cromáticointerferométricoóptico

MEDIÇÃO ÓPTICA 3D COMBINADA DE DETALHES DE SUPERFÍCIE, PARÂMETROS DE FORMA E RUGOSIDADE O TopMap Pro.Surf+ oferece soluções personalizadas para todos os requisitos de caracterização de superfície, avaliando parâmetros de forma como planicidade, altura de degraus, paralelismo mais rugosidade de superfície. Sua resolução espacial e a ótica telecêntrica atingindo áreas profundas de repouso, juntamente com uma velocidade de medição inigualável, demonstram o alto desempenho desta ferramenta de metrologia de produção. A combinação de um interferômetro de luz branca com tecnologia cromática confocal significa que nenhum detalhe é negligenciado. Dois milhões de pontos são registrados em uma grande superfície de medição de 44 x 33 mm em questão de segundos sem qualquer necessidade de costura - e a área da superfície pode até mesmo ser estendida para 230 x 220 mm. Com uma faixa de medição vertical de 70 mm e excelente resolução vertical independentemente do tamanho do campo de imagem, há muita margem de manobra para tarefas de medição flexíveis. A lente telecêntrica chega até mesmo a áreas de difícil acesso, tais como furos. A rápida aquisição de dados ajuda a cumprir com os tempos de ciclo. Ferramentas integradas de visão mecânica como o reconhecimento automático de padrões aceleram a garantia de qualidade. Capture várias amostras simultaneamente com um único disparo - não há necessidade de fixação mecânica.
