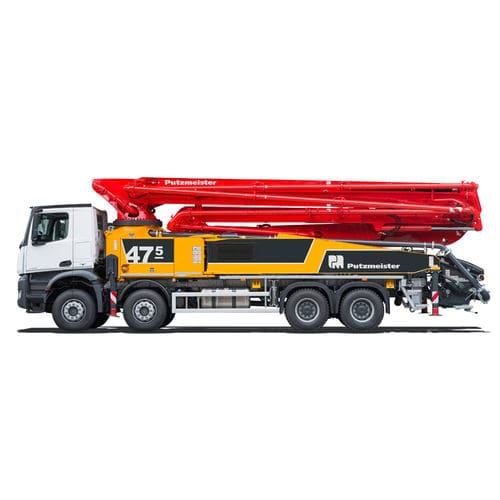

Caminhão com bomba de concreto móvel BSF 47-5

para ambiente externopara obrasde pistão

Visão geral
Pacote de alto desempenho totalmente flexível em quatro eixos. Com menos de 32 toneladas* a bomba de betão montada em camião BSF 47-5 é uma das mais leves da sua classe. É adequada para locais de média a grande dimensão e para locais com situações de montagem exigentes.

Opções de suporte
Diferentes pequenas opções de suporte disponíveis: Europa: iSC com verificação permanente das posições permitidas dos braços e dos intervalos de trabalho. Fora da Europa: OSS (One Side Support).

Operação
O novo outrigger totalmente flexível juntamente com o controlo intuitivo Ergonic 3.0 proporciona total liberdade quando o espaço no estaleiro é limitado.

Características principais

• Lança suave de 5 secções com dobragem Roll Z
• Suporte TRDI para área de apoio compacta, montagem rápida e alívio do chassis (iSC e OSS opcionais)
• Trabalho eficiente com o sistema de controlo Ergonic 3.0
• Custos de manutenção reduzidos
• Carga na ponta da lança: 160 kg

Informações gerais

• Modelo: BSF 47-5
• Marca: Putzmeister
• Número de secções da lança: 5
• Estilo da lança: RZ
• Alcance vertical: 46.1 m
• Alcance horizontal: 41.1 m
• Altura de desdobramento: 11.1 m
• Comprimento máximo da mangueira final: 3 m
• Linha de entrega (diâmetro): DN 125
• Carga na ponta da lança: 160 kg
• Configurações principais de bomba disponíveis: .19 iLS, .17 iLS, .16 H
• Sistema operativo: Ergonic 3.0

Configuração - Atributos técnicos

• Unidade de bomba .19 iLS
  • Diâmetro do cilindro do material - curso: 250/2100 mm
  • Vazão (lado pistão): 190 m³/h
  • Pressão de entrega (lado pistão): 85 bar
  • Ciclos (lado pistão): 31
• Unidade de bomba .17 iLS
  • Diâmetro do cilindro do material - curso: 250/2100 mm
  • Vazão (lado pistão): 170 m³/h
  • Pressão de entrega (lado pistão): 85 bar
  • Ciclos (lado pistão): 28
• Unidade de bomba .16 H
  • Diâmetro do cilindro do material - curso: 230/2100 mm
  • Vazão (lado haste): 160 m³/h
  • Vazão (lado pistão) (máx. teórica): 108 m³/h
  • Pressão de entrega (lado haste): 85 bar
  • Ciclos (lado haste) por minuto: 31

Notas
*Dependendo do veículo e do equipamento
