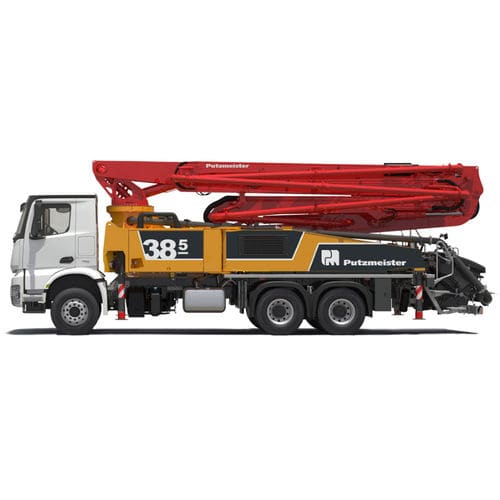

Caminhão com bomba de concreto móvel BSF 38-5

para ambiente externopara obrasde pistão

Visão geral
A Putzmeister BSF 38-5 é uma bomba de betão montada em camião, concebida para descargas de volume médio a elevado e para locais de trabalho universais. O seu layout ergonómico e a disposição otimizada dos componentes asseguram eficiência operacional constante. A máquina cumpre as normas de segurança atuais e pode ser montada em chassis de vários fabricantes, incluindo configurações de 3 e 4 eixos.

Principais características

• Peso bruto inferior a 26 t mantendo reservas suficientes para a carga útil e materiais operacionais
• Lança de colocação estável de 5 braços graças ao encaminhamento inteligente da linha de distribuição e à estrutura em aço equilibrada
• Trabalho eficiente possibilitado por um design ergonomicamente consistente
• Segurança melhorada em conformidade com as normas e diretrizes atuais
• Design de fácil manutenção com acessibilidade otimizada e conceito de aparafusamento consistente
• Menores custos de manutenção devido a componentes isentos de manutenção, menos peças especiais (apenas 2 cotovelos padrão da linha) e volumes reduzidos de materiais operacionais (redução do volume de óleo em cerca de 30 %)

Informações gerais

• Brazos: 5
• Altura de desdobramento (alcance): 37,5 m
• Comprimento máximo da mangueira final: 4 m

Configuração - Unidade de bomba de betão .17 iLS

• Diâmetro do cilindro do material - Curso: 10/83 "
• Caudal (lado do pistão): 222 yd³/hr
• Pressão de descarga (lado do pistão): 1233 psi
• Golpes (lado do pistão): 28

Configuração - Unidade de bomba de betão .16 H

• Diâmetro do cilindro do material - Curso: 9
• Caudal (lado da biela): 209 yd³/hr
• Caudal (lado do pistão): 141 yd³/hr
• Pressão de descarga (lado da biela): 1233 psi
• Golpes (lado da biela): 31 (por minuto)

Especificações técnicas

• Modelo: BSF 38-5
• Aplicação: Bomba de betão montada em camião para descargas de volume médio a elevado e locais de trabalho universais
• Montagem: Adequada para chassis de vários fabricantes; disponível em chassis de 3 e 4 eixos
• Lança de colocação: Lança de 5 braços com design estável e disposição optimizada da linha de distribuição
• Conceito de assistência: Acessibilidade orientada para manutenção; conceito de aparafusamento consistente; componentes sem manutenção
• Materiais operacionais: Volume de óleo reduzido (aprox. 30% de redução) levando a necessidades inferiores de materiais operacionais
• Consideração de peso: Peso bruto < 26 t incluindo reservas para carga útil e materiais operacionais
• As configurações da bomba e os dados de desempenho constam acima (diâmetros dos cilindros, caudais, pressões, golpes)
