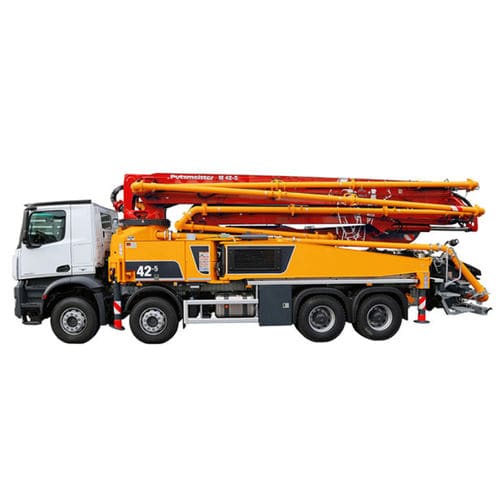

Caminhão com bomba de concreto móvel BSF 42-5

para ambiente externopara obrasa diesel

Visão geral
A Putzmeister BSF 42-5 é uma bomba de concreto montada em caminhão de nova geração, com melhor manobrabilidade e índices de peso para chassis de 4 eixos. Na Europa a unidade é fornecida com o apoio iSC totalmente flexível e o controlo Ergonic 3; fora da Europa está disponível o sistema de apoio OSS para operar em espaços de trabalho confinados. O comprimento total é inferior a 12 m e o peso bruto é inferior a 32 t (dependendo do veículo e do equipamento).

Principais características

• Lança de colocação de 5 braços (RZ) suave graças ao encaminhamento inteligente da linha de entrega e ao desenvolvimento equilibrado da estrutura em aço
• Trabalho eficiente através de um layout ergonómico concebido para obra
• Segurança reforçada por conformidade com normas e diretivas em vigor
• Conceito de fácil manutenção com acessibilidade otimizada e fixação totalmente aparafusada
• Menores custos de assistência devido a componentes sem manutenção, menos peças especiais (apenas 3 curvas padrão) e volume de óleo hidráulico reduzido (cerca de 30% menos)

Informações gerais

• Número de secções: 5
• Tipo de lança: RZ
• Altura vertical: 41,6 m
• Alcance horizontal: 37,3 m
• Altura de desdobramento: 8,6 m
• Rotação: 365°
• Comprimento máx. da mangueira final: 4 m
• Diâmetro da linha de entrega: DN 125

Configuração - Variantes da célula da bomba

• Concrete Pump Cell .17 iLS
  • Diâmetro do cilindro / curso: 250 / 2100 mm
  • Vazão (lado pistão): 170 m³/h
  • Pressão de entrega (lado pistão): 85 bar
  • Golpes (lado pistão): 28 por min
• Concrete Pump Cell .16 H LS
  • Diâmetro do cilindro / curso: 250 / 2100 mm
  • Vazão (lado pistão): 160 m³/h
  • Pressão de entrega (lado pistão): 85 bar
  • Golpes (lado pistão): 26 por min
• Concrete Pump Cell .16 H
  • Diâmetro do cilindro / curso: 230 / 2100 mm
  • Vazão (lado haste): 160 m³/h
  • Vazão (lado pistão) (teor. máx.): 108 m³/h
  • Pressão de entrega (lado haste): 85 bar
  • Golpes (lado haste): 31 por min

Documentos (exemplos disponíveis)

• BSF 42-5 Brochure EN (brochura do produto)
• BSF 42-5 Prospekt DE
• BSF 42-5 Brochure FR
• BSF 42-5 Catálogo ES
• BSF 42-5 EU Data Sheet EN
• Support Variants - Abstützvarianten BSF 42-5 PCP DE-EN
• Várias folhas de dados EU / MENA e fichas técnicas em múltiplos idiomas

Vídeos (exemplos disponíveis)

• Vídeo walk-around / tour de produto M42-5 / BSF 42-5

Especificações técnicas

• Modelo: BSF 42-5
• Configuração da lança: Lança de colocação 5 braços (RZ)
• Altura vertical: 41,6 m
• Alcance horizontal: 37,3 m
• Altura de desdobramento: 8,6 m
• Rotação: 365°
• Comprimento máx. da mangueira final: 4 m
• Diâmetro da linha de entrega: DN 125
• Células de bomba disponíveis (exemplos): .17 iLS, .16 H LS, .16 H
• Tamanhos e desempenho dos cilindros pistão/haste: ver variantes de configuração acima
• Sistemas de suporte: iSC full flexible support (UE); OSS support system (fora da UE)
• Sistema de controlo: Ergonic 3 (configuração UE)
