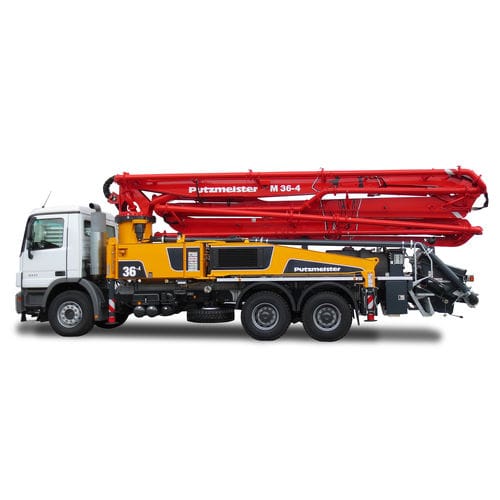

Caminhão com bomba de concreto móvel BSF 36-4

para linha de produçãopara ambientes internos e externospara ambiente externo

Visão geral
A bomba de betão montada em camião BSF 36-4 fornece uma solução compacta e flexível para trabalhos versáteis de colocação de betão. A lança de colocação de 4 secções em Z assegura baixa altura de desdobramento e excelentes características de deslizamento, permitindo operações em pavilhões, sob pontes e passagens, e em edifícios de vários andares. A máquina foi otimizada no peso para aumentar as reservas de carga para acessórios e materiais, permitindo circulação legal nas estradas e transferências económicas entre locais.

Principais características

• Lança de colocação de 4 braços mais suave e flexível com sistema de dobra em Z, menor altura de desdobramento e comportamento de deslizamento ideal
• Utilização versátil em obra: adequada para edifícios baixos, betonagem de lajes/tetos e placas de base
• Trabalho eficiente graças à ergonomia lógica e ao sistema de controlo intuitivo Ergonic® 2.0
• Toda a informação no visor do comando rádio para controlo total no local de trabalho
• Elevada capacidade de carga útil graças às reservas de peso
• Larguras de apoio reduzidas graças a apoios flexíveis e estruturas compactas (opcional)
• Robusta e estável devido à estrutura de base reforçada, pedestal de lança compacto e encaminhamento otimizado das tubagens
• Fácil manutenção e assistência devido a acessibilidade otimizada e conceito de parafusaria consistente
• Menores custos de serviço com componentes sem manutenção, menos tipos de peças e menores quantidades de fluidos funcionais

Informação geral

• Número de secções: 4
• Tipo de lança: Z
• Alcance vertical: 35,6 m
• Alcance horizontal: 31,4 m
• Altura de desdobramento: 8,5 m
• Comprimento máximo de mangueira final: 4 m
• Diâmetro da linha de entrega: DN 125

Configuração - Unidade bomba .17 iLS

• Diâmetro do cilindro de material / curso: 250 / 2100 mm
• Vazão (lado do pistão): 170 m³/h
• Pressão de entrega (lado do pistão): 85 bar
• Golpes (lado do pistão): 28 por min

Configuração - Unidade bomba .16 H

• Diâmetro do cilindro de material / curso: 230 / 2100 mm
• Vazão (lado da haste): 160 m³/h
• Vazão (lado do pistão) (máx. teor.): 108 m³/h
• Pressão de entrega (lado da haste): 85 bar
• Golpes (lado da haste): 31 por min

Especificações técnicas

• Modelo: BSF 36-4
• Lança: lança de colocação 4 secções em Z
• Alcance vertical: 35,6 m
• Alcance horizontal: 31,4 m
• Altura de desdobramento: 8,5 m
• Comprimento máximo da mangueira final: 4 m
• Diâmetro da linha de entrega: DN 125
• Opções de unidade de bomba: .17 iLS e .16 H
• .17 iLS: cilindro de material 250 mm / curso 2100 mm; vazão lado pistão 170 m³/h; pressão lado pistão 85 bar; 28 golpes/min
• .16 H: cilindro de material 230 mm / curso 2100 mm; vazão lado haste 160 m³/h; vazão lado pistão máx. teor. 108 m³/h; pressão lado haste 85 bar; 31 golpes/min (lado haste)
