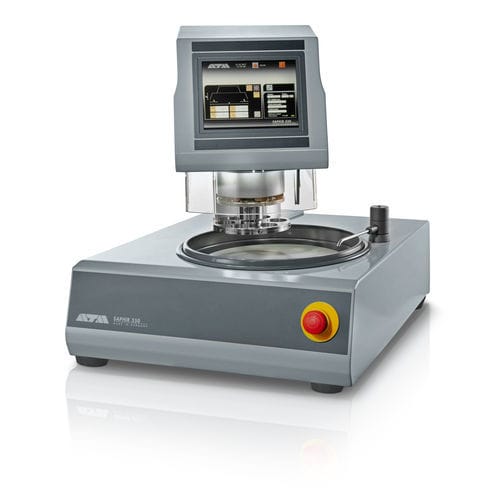

Esmerilhadeira politriz estacionária Saphir 550

de bancadapneumáticaelétrica

Introdução
A SAPHIR 550 com RUBIN 520 é uma máquina de lixamento e polimento monodisco de nova geração, concebida para discos de trabalho Ø 200 - 300 mm. A cabeça RUBIN 520 incorpora uma tampa de proteção automática e funções de controlo avançadas, incluindo pressão selecionável individual ou central, memória programável, dosagem integrada e medição automática do material removido. O ajuste de altura motorizado com travamento pneumático e as características da unidade base SAPHIR 350 fornecem preparações precisas e reprodutíveis. A altura de desbaste pode ser predefinida com precisão de 0,01 mm e a máquina desliga-se automaticamente quando o valor programado é atingido.

Principais características

• Lixadeira/politriz monodisco com cabeça RUBIN 520
• Pressão selecionável: individual ou central
• Velocidade variável do disco de trabalho e da cabeça de polimento
• Comando eletrônico com ecrã tátil
• Rotinas programáveis e memória
• Cabeça de polimento com rotação direita/esquerda
• Função memória para ajustes laterais e de altura
• Tampa de proteção frontal automática para segurança do operador

Operação e segurança
A cabeça RUBIN 520 integra uma tampa de proteção automática que aumenta a segurança do operador. O sistema de controlo gere a pressão individual e central, suporta a integração de um sistema de dosagem e executa a medição automática do material removido. O ajuste motorizado da altura com travamento pneumático assegura uma preparação planar. A altura de desbaste pode ser definida com precisão de 0,01 mm; a máquina desliga-se automaticamente quando o valor programado é atingido.

Consumíveis e suporte
Para obter os melhores resultados, é essencial utilizar consumíveis adequados. A QATM fornece consumíveis dedicados otimizados para a configuração SAPHIR 550 / RUBIN 520. Estão disponíveis suporte técnico, peças de substituição e aconselhamento de aplicação para garantir a repetibilidade do processo e a disponibilidade da máquina.

Multimédia
Estão disponíveis vídeos instrutivos e de demonstração que ilustram a operação correta, procedimentos de configuração e o funcionamento com pressão central.

Especificações técnicas

• Discos de trabalho: Ø 200 - 300 mm (nota: o texto do produto também faz referência a discos Ø 250 - 300 mm)
• N.º de amostras (pressão individual): 1 - 6 amostras Ø 50 mm
• Força de pressão individual: variável, 5 - 80 N
• Força de pressão central: variável, 20 - 400 N
• Potência de ligação: 3,2 kVA
• Potência de acionamento (base): 0,75 kW S6/40%
• Potência de acionamento (cabeça): 0,17 kW S1
• Velocidade (lixadeira): 50 - 600 rpm
• Velocidade (cabeça): 30 - 150 rpm
• Dimensões (L x A x P): 560 x 550 - 650 x 660 mm
• Peso: ≈ 85 kg
• Ligação de água: 1x entrada de água fria R½" máx. 6 bar
