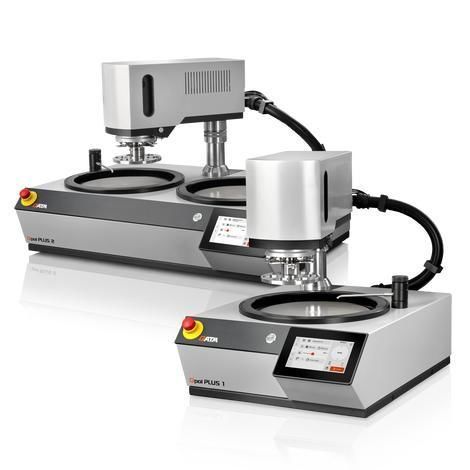

Esmerilhadeira politriz de bancada Qpol PLUS series

elétricaindustrialergonômica

Introdução

• Torne simples. Torne automático.

Os Qpol PLUS 1 e PLUS 2 são máquinas automáticas de desbaste e polimento de roda única ou dupla para preparação de amostras metalográficas. Podem operar em modo de pressão simples ou pressão central e aceitam discos de trabalho Ø 200 / 250 / 300 mm. A cabeça PLUS de alto desempenho permite o uso de suportes de amostra grandes (pressão central) até Ø 185 mm.

Vantagens do produto

• Processos automatizados: desbaste/polimento de alta remoção com dosagem variável de suspensões lubrificantes/diamantadas, pressão de contato ajustável, controlo de velocidade e sentido de rotação (em fase/fora de fase) para a cabeça de polimento e disco de trabalho; todos os parâmetros configuráveis.
• Alta flexibilidade: suporte de amostra tipo L permite trabalhar amostras muito grandes sob pressão central.
• Alta repetibilidade: até 200 métodos de preparação personalizáveis podem ser guardados (protegidos por gestão de contas de utilizador) para garantir resultados consistentes.

Durável e fiável
Corpo da máquina em construção de alumínio soldado com pintura em pó de alta qualidade.

• Projeto de baixas vibrações para operação suave.
• Transmissão regulada em velocidade com potência adequada para amostras maiores.
• Tina plástica resistente a impactos: resistente à corrosão e fácil de limpar.

Cabeça de desbaste/polimento com rolamentos giratórios
Alta facilidade de uso e flexibilidade: cabeça equipada com paradas giratórias ajustáveis.

• Alças embutidas em ambos os lados com botões integrados para destrancamento, garantindo operação conveniente.
• Grande folga entre cabeça e superfície de trabalho permite substituição rápida do suporte de amostra.

Sistema de limpeza simples
Design de disco único possibilita remoção fácil dos componentes e acesso para limpeza.

• Anel de proteção contra respingos e disco de trabalho removíveis com o mínimo esforço para reduzir tempos de montagem e limpeza.
• Inserto da tina (revestimento plástico) fácil de substituir ou limpar para remover abrasão e resíduos de suspensão.

Torneira robusta extraível
Permite limpeza fácil e completa da área de trabalho e bandeja de desbaste.

• Função Cleaning Boost remove líquido residual dos meios (seca a 750 rpm em ~3 s).
• Válvula de água ativada automaticamente no início e no fim do processo de preparação.
• Torneira robusta com extensão de mangueira flexível.

Opção: sistemas dosadores Qdoser
Sistemas dosadores opcionais proporcionam alta flexibilidade de processo.

• Qdoser GO: sistema de dosagem totalmente automático controlado por software com 4 frascos removíveis/reabastecíveis para resultados reproduzíveis (agitação magnética opcional).
• Qdoser PLUS: também permite polimento fino; atualização opcional para frasco de 1 L para suspensão de polimento fino.

Proteção contra respingos ergonómica
Design orientado ao utilizador que reduz respingos e pode ser usado como apoio de mão durante procedimentos longos.

• Reentrâncias de pega permitem substituição dos meios de polimento mesmo com o anel no lugar.

Intuitiva e fácil de usar
Ecrã tátil industrial de 7 polegadas integrado com software de utilizador QATM.

• Estrutura de menu intuitiva e configuração simples.
• Barra de estado e sinal audível indicam o progresso e o fim do processo.
• Temporizador integrado e visualização direta de torque/pressão de contato para alta repetibilidade.

Cabeça PLUS — alto rendimento e amostras grandes
A cabeça PLUS fornece pressão de contato de 5–80 N em modo pressão simples e 20–350 N em modo pressão central. Até 6 amostras Ø 50 mm podem ser preparadas a velocidades variáveis com suportes de amostra Ø 160 mm; suportes tipo L permitem suportes de pressão central até Ø 185 mm.

• Resultados reproduzíveis através de processos automáticos de desbaste e polimento.
• Alças embutidas com botões para movimentação fácil.
• Substituição rápida de suportes de amostra devido ao amplo espaço.

Media relacionados e vídeo
Vídeo disponível mostrando o fluxo de preparação Qpol GO / Qpol PLUS e as características da máquina.

Características / Especificações técnicas

• Discos de trabalho: Ø 200 / 250 / 300 mm.
• Diâmetro interno da tina: Ø 350 mm.
• Suporte de amostra (típico): Pressão simples Ø 160 mm; pressão central até Ø 204 mm (diâmetro); suportes tipo L suportam suportes de pressão central até Ø 185 mm.
• Número de amostras: Pressão simples 1–6 amostras Ø 50 mm; pressão central 1–5 amostras Ø 70 mm.
• Força de contato: Pressão simples variável 5–80 N; pressão central variável 20–350 N.
• Velocidade (disco): 30–600 rpm, variável continuamente.
• Velocidade de rotação (cabeça): 30–160 min⁻¹.
• Potência do acionamento (típica): Disco 0,75 kW (S1) / 1,1 kW (S3); cabeça 0,37 kW (S1).
• Potência conectada: ~1,4 kVA.
• Ligação elétrica: 220–240 V, 50/60 Hz (1 Ph/N/PE) ou 100–120 V, 50/60 Hz (1 Ph/N/PE).
• Ligação de água: 1× água potável G ½" max. 6 bar.
• Dispositivo de dosagem (opcional): Qdoser GO, Qdoser PLUS (opção Qdoser ONE dropper disponível).
• Temperatura ambiente (operação): 10–40 °C.
• Interfaces: USB para transferência de dados e atualizações de software.
• Dimensões Qpol PLUS 1 (L × A × P): 511 × 610 × 756 mm; peso ≈ 65 kg (dependendo do equipamento).
• Dimensões Qpol PLUS 2 (L × A × P): 901 × 610 × 749 mm; peso ≈ 80 kg (dependendo do equipamento).
• Opções adicionais: agitador magnético para suspensões, configurações de dosagem (Qdoser GO/PLUS), função de contralavagem para mangueiras, frascos de suspensão removíveis para otimizar enchimento/limpeza.
