Esmerilhadeira politriz de bancada Qpol GO series

elétricaindustrialergonômica

Introdução

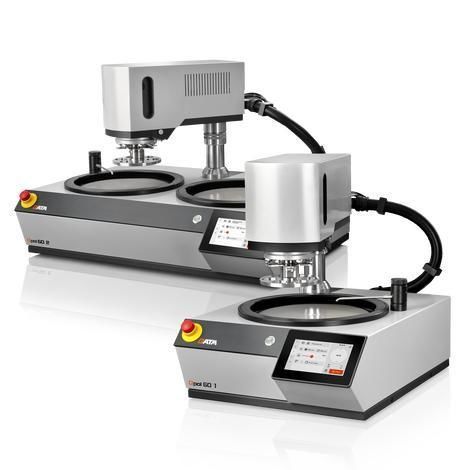

Qpol GO 1 (unidade de disco único) e Qpol GO 2 (unidade de disco duplo) são máquinas automáticas de moagem e polimento concebidas para preparação de amostras metalográficas. Aceitam discos de trabalho Ø 200, 250 ou 300 mm e suportam modos de pressão simples e pressão central.

Vantagens do produto

• Controlo de processo automatizado: dosagem programável de suspensões diamantadas e lubrificantes, força de contacto ajustável, controlo de velocidade e direção de rotação selecionável (em fase/fora de fase) entre cabeça de polimento e disco.
• Interface de utilizador: ecrã táctil industrial de 7 polegadas com software QATM intuitivo para gestão de receitas e monitorização de processos.
• Reprodutibilidade: até 200 métodos de preparação guardáveis por conta de utilizador para resultados consistentes.

Construção durável e fiável
Corpo da máquina em alumínio soldado com acabamento em pó industrial, design de baixa vibração e acionamento com controlo de velocidade adequado para amostras maiores. Cuba em plástico resistente a impactos para resistência à corrosão e limpeza fácil.

Cabeça de moagem/polimento com rolamentos giratórios

• Paragens de oscilação ajustáveis para posicionamento e manuseio simples.
• Peitorais rebaixados com botões integrados para desbloqueio e funcionamento seguro.
• Grande folga entre a cabeça e a superfície de trabalho para fácil troca de porta-amostras.

Sistema de limpeza simples

• Design de disco único permite remoção rápida de componentes e fácil acesso à limpeza.
• Aro de proteção contra salpicos e disco de trabalho removíveis para reduzir o tempo de configuração e limpeza.
• Inserto de cuba em plástico substituível para remoção rápida de resíduos e abrasivos.

Torneira extraível e robusta

• Extensão de mangueira flexível para limpeza completa da área de trabalho e da cuba.
• Função Cleaning Boost remove líquido residual dos meios (seca a 750 rpm em aprox. 3 segundos).
• Válvula de água ativa-se automaticamente no início e no fim de um processo de preparação.

Opção: sistemas de dosagem Qdoser

• Qdoser GO: sistema de dosagem totalmente automático controlado por software com 4 frascos removíveis/recarregáveis para dosagem reproduzível (agitação magnética opcional).
• Qdoser ONE: frasco conta-gotas para dosagem contínua manual.

Salpicador ergonomicamente moldado

• Reduz salpicos e pode ser usado como apoio de mão confortável durante procedimentos mais longos.
• Recessos de pega permitem a substituição dos meios mesmo com o aro no lugar.

Operação intuitiva

• Ecrã táctil industrial integrado de 7 polegadas executando o software QATM, estrutura de menu intuitiva e indicador de progresso.
• Temporizador incorporado, visualização direta do torque/força de contacto e sinal audível no fim do processo.
• Porta USB para transferência de dados e actualizações de software.

Cabeças de moagem/polimento e segurança

• Suporta modos de pressão simples e pressão central.
• Operação com duas mãos para segurança do operador e paragem de emergência para interromper todos os movimentos.

Consumíveis e melhorias de processo
Consumíveis QATM são recomendados para resultados ótimos. Os frascos Qdoser GO (500 ml, vidro com tampa de rosca) aceitam suspensões diamantadas, lubrificantes ou suspensões de polimento fino; os frascos são removíveis e fáceis de limpar. Agitador magnético opcional evita sedimentação para dosagem consistente.

Especificações técnicas

• Modelo / Série: Qpol GO (GO 1 disco único, GO 2 disco duplo)
• Discos de trabalho: Ø 200 / 250 / 300 mm
• Diâmetro interior da cuba: Ø 350 mm
• Diâmetro do porta-amostras: Ø 130 mm
• Número de amostras: Pressão simples: 1–6 amostras Ø 40 mm; Pressão central: 1–5 amostras Ø 40 mm
• Força de contacto: Pressão simples: 5–80 N (variável); Pressão central: 20–350 N (variável)
• Velocidade (disco): 30–600 rpm, variável continuamente
• Velocidade da cabeça de moagem: 30–160 min-1
• Ligação de água: 1x água potável G ½" máx. 6 bar
• Dispositivo de dosagem (opcional): Qdoser GO, Qdoser ONE (Qdoser Plus opcional)
• Temperatura ambiente de operação: 10–40 °C
• Potência de acionamento: disco 0.75 kW (S1) / 1.1 kW (S3); cabeça 0.37 kW (S1)
• Carga conectada: 1.4 kVA
• Alimentação: 220–240 V, 50/60 Hz (1 Ph/N/PE) ou 100–120 V, 50/60 Hz (1 Ph/N/PE)
• Interfaces: USB
• Dimensões (L x A x P): Qpol GO 1: 511 x 610 x 756 mm; Qpol GO 2: 901 x 610 x 749 mm
• Peso: Qpol GO 1 ~65 kg; Qpol GO 2 ~80 kg
• Capacidade de amostras com porta-amostras Ø 130 mm: até 6 amostras (Ø 40 mm) preparadas a velocidades variáveis, mesmo ou em direções opostas
