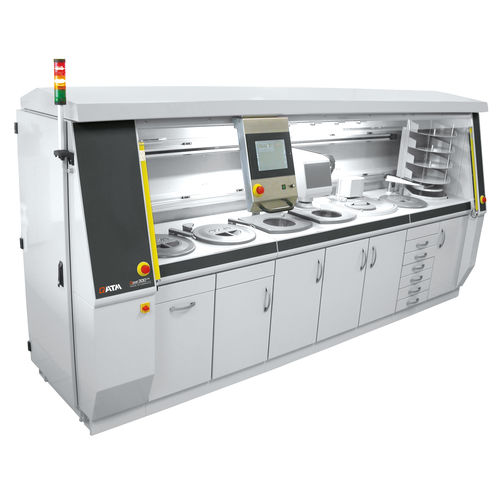

Máquina de lixamento/polimento amostras metalográficas Qpol 300 BOT

para preparação de amostraspara laboratórios de metalografia

Introdução O Qpol 300 BOT da QATM é uma retificadora e politriz metalográfica compacta e totalmente automática que integra desbaste, polimento, limpeza e secagem num fluxo de trabalho automatizado. Operação intuitiva por ecrã tátil e até duas cabeças autónomas permitem preparações rápidas e repetíveis adaptadas às necessidades do laboratório.

Vantagens da automação

• Processos automatizados: Desbaste, polimento, limpeza e secagem totalmente automatizados.
• Seleção flexível de meios: Abrasivos e suspensões de polimento configuráveis para aplicações específicas.
• Alta reprodutibilidade: Sequências programáveis e troca de parâmetros asseguram resultados consistentes.

Construção modular A unidade está alojada num invólucro robusto em alumínio e pode ser configurada com 4 a 8 estações de trabalho. Podem ser programadas e sequenciadas até 11 operações por aplicação, incluindo aplainamento, pré-lixamento, lixamento, polimento, limpeza e secagem em qualquer combinação. O design modular reduz a manipulação manual e oferece boa relação custo‑benefício para laboratórios com volumes variados.

Estações de lixamento e polimento As estações cobrem fluxos metalográficos completos, do lixamento planar ao polimento final. Os discos montam‑se através do sistema Vacu-Jet (vácuo) ou por sistema magnético. Cada estação é configurável para abrasivos específicos; água, suspensões diamantadas, lubrificantes e dispersores são integrados e controlados por programa.

Cabeça de lixamento e polimento Uma ou duas cabeças automáticas retiram os suportes de amostra da pilha e deslocam‑nos sequencialmente às estações programadas. Cabeças duplas permitem processamento simultâneo para aumentar o rendimento na preparação de múltiplos suportes.

Magazine de suportes Um sistema de estantes armazena os suportes empilhados; existem diferentes configurações de capacidade (p.ex. 6 ou até 12 suportes conforme a configuração). Os suportes processados são devolvidos à posição original com a superfície polida virada para cima para fácil recolha.

Trocador de folhas / gestão de consumíveis Um elevador de armazenamento aloja folhas abrasivas descartáveis (papel SiC) e outros consumíveis. Um braço de troca a vácuo coloca as folhas selecionadas nos pratos e o Vacu-Jet assegura‑as. As folhas usadas são descartadas automaticamente. Uma gaveta dosadora armazena as suspensões de polimento e dispensadores integrados fornecem os líquidos de forma controlada.

Estações de limpeza, secagem e acessórios O sistema inclui uma estação de limpeza multi‑etapas programável (água, ar e etanol opcional) e um secador de ar quente com tempo de secagem programável. Está disponível opcionalmente uma estação de limpeza ultrassónica (400 W).

Controlo por ecrã tátil & dados O painel tátil gráfico central com função arrastar e largar permite criar programas facilmente e visualizar cada etapa em tempo real. Programas e parâmetros podem ser guardados e recuperados. A ligação LAN para diagnóstico remoto, atualizações e troca de procedimentos é standard, facilitando a reprodutibilidade entre locais.

Características adicionais

• Painel de comando lateral móvel com ecrã tátil; ciclos programáveis individualmente.
• Rotação da cabeça de polimento: horário / anti‑horário.
• Duas estações de lixamento e polimento com velocidades de prato configuráveis.
• Limpeza automática das amostras com água, etanol e ar.
• Secador de ar quente com temporizador.
• Estação de lixamento com trocador de folhas para múltiplos consumíveis e troca automática de discos descartáveis.
• Caixa de decantação para fluidos de processo.

Especificações técnicas

• Pratos de trabalho: Ø máx. 300 mm
• Suporte de amostra Ø: 160–204 mm
• Velocidade do suporte: 20–120 rpm
• Pressão central: 50–450 N
• Velocidade do prato (lixamento & polimento): 50–600 rpm
• Pedra de desbaste: Ø 350 mm
• Estação de limpeza: ar, água, etanol (opcional)
• Potência limpeza ultrassónica: 400 W (opcional)
• Potência de ligação: 4,3–15,6 kVA (consoante configuração)
• Dimensões (L x A x P): 2260–4020 mm (4–8 estações) x 1750 x 950 mm
