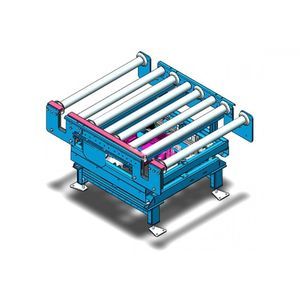

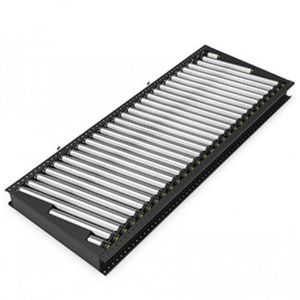

Mecanismo de rotação: o mecanismo de rotação adotado neste projeto adopta um rolamento de rotação do tipo engrenagem, que tem as vantagens de uma estrutura simples, elevada precisão de rotação, grande força radial anti-axial e funcionamento suave. O rolamento rotativo do tipo engrenagem é colocado no meio da estrutura inferior, o anel exterior do rolamento rotativo do tipo engrenagem está ligado de forma fixa à máquina de mesa de rolos superior e o anel interior está ligado de forma fixa à estrutura inferior. O anel exterior do rolamento rotativo do tipo engrenagem é acionado por um motor de redução montado na engrenagem.
Mecanismo de mudança de carga: adotar a máquina de mesa de rolos de corrente dupla, a estrutura específica é a mesma que a anterior.
Dispositivo acessório: suporte fotoelétrico (deteção da posição de desaceleração da rotação, deteção precisa no local).
Configuração das peças adquiridas: motor redutor SEW, corrente com hangzhou donghua.
Revestimento da superfície: escova de arame de aço, lixa para remover a ferrugem, lavagem com ácido para remover a gordura. Após a fosfatação, a superfície é pulverizada com pó epóxi e cozida. A espessura da resina situa-se entre 60 m e 90 m.
Φ89×3mm
Rolo de roda dentada dupla (10A-13Z)
Φ76×3mm/Φ89×3mm
Guia lateral no rolo
Perfil lateral 125×70×15×5mm
Rolamentos de mesa giratória de suporte rotativo de engrenagem externa
Montagem do motor no interior
---
