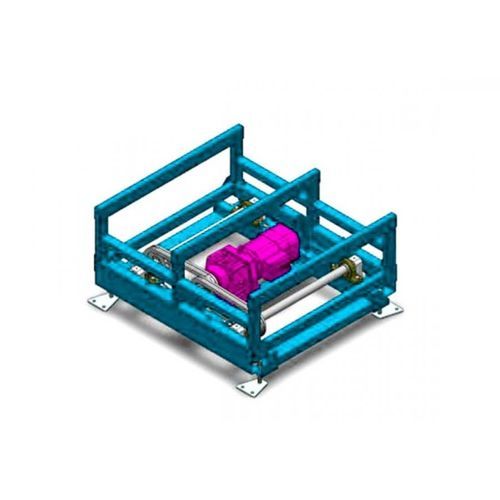

Mecanismo de elevação: estrutura inferior do tipo soldadura com pé de ajuste de altura, motor de desaceleração do tipo base é colocado no meio da estrutura inferior, dois veios são ligados por pedestal de rolamento e estrutura inferior em ambos os lados, respetivamente, dois veios são ligados ao motor por corrente de condução, respetivamente. Cada eixo e ambas as extremidades estão equipadas com um braço de manivela com rolamento de agulhas para formar a estrutura de elevação.
Suporte inferior: O pino de ajuste do parafuso M20 é fixado ao solo (dois orifícios de montagem para parafusos de ancoragem).
Dispositivo acessório: suporte fotoelétrico (elevação em duas posições, deteção no local).
Configuração das peças adquiridas: motor redutor SEW, corrente para hangzhou donghua, rolamento com assento TR, eixo ha para rolamento.
Revestimento da superfície: escova de arame de aço, lixa para remover a ferrugem, lavagem com ácido para remover a gordura. Após a fosfatação, a superfície é pulverizada com pó epóxi e cozida. A espessura da resina situa-se entre 60 m e 80 m.
- Estrutura inferior soldada
- Motor incorporado da série R
- Elevação CAM, curso máx. 200 mm
- Tipo de dispositivo intermédio
---
