Transportador com desviador

de rolosinclinadopara caixas de papelão

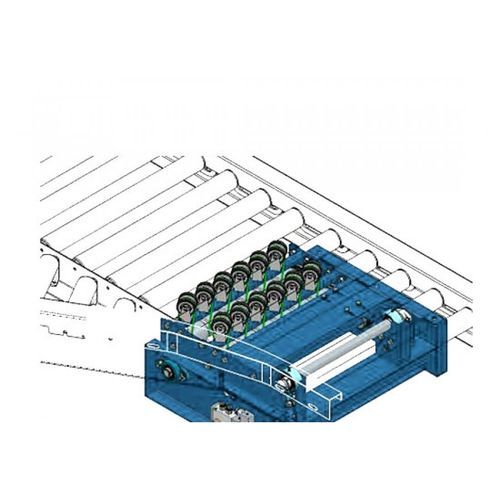

A derivação é um tipo de dispositivo de derivação de elevação com um conjunto de rolos angulares inclinados como potência de derivação. Tem dois conjuntos de accionamentos independentes. Uma potência realiza o movimento de elevação através do mecanismo CAM de transmissão, e a outra potência acciona a rotação de cada rolo através da transmissão por correia circular. O divisor de rodas de rolos oblíquos pode ser utilizado para desvio e confluência, geralmente com a máquina de rolos, como uma unidade de confluência independente com a ligação da linha principal da máquina de rolos, a sua máquina de rolos oblíquos ligada à derivação de exportação, o ângulo de derivação do rolo é geralmente de 30 °. O seu estado normal é em posição baixa. Quando as mercadorias são entregues ao divisor, o sensor detecta que as mercadorias estão no lugar. O divisor eleva-se acima do transportador principal e transfere as mercadorias para o transportador adjacente. Este modelo é adequado para o transporte de bagagens e sacos. Existem dois tipos de métodos de elevação: pneumático e elétrico. Este projeto adopta o método de elevação pneumático. Um. estrutura mecânica principal e características: Mecanismo de elevação: Levantamento pneumático, acionado pelo balanço do braço do cilindro, elevação rápida e estável; Levantamento elétrico, acionado pelo mecanismo CAM do motor, com a rotação do CAM e fazendo a estrutura do transportador oscilar para cima e para baixo. Mecanismo de mudança de carga: o motor de desaceleração colocado na estrutura superior acciona dois rolos de acionamento, respetivamente, através de uma correia de várias arestas e, em seguida, acciona a roda de acionamento superior envolvida em cola, respetivamente, através de uma correia circular de PU.
