Transportador de rolos

pneumáticohorizontalde transferência

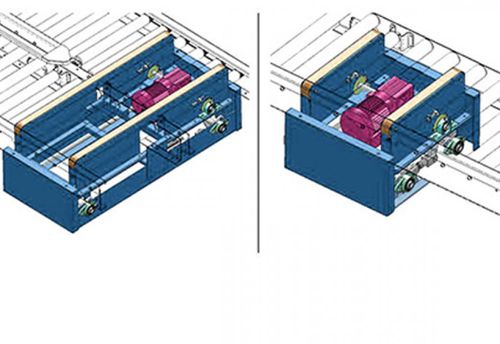

A máquina de transferência de mudança de saco é utilizada para a máquina de rolos de 90 ° na direção do equipamento de elevação. O seu estado normal é em posição baixa. Quando as mercadorias são entregues ao carregador, o sensor detecta que as mercadorias estão no lugar. O carregador eleva-se imediatamente acima do transportador e transfere as mercadorias para o transportador adjacente. Existem dois tipos de métodos de elevação: pneumático e elétrico. Este projeto adopta o método de elevação pneumático. Um. estrutura mecânica principal e características： Mecanismo de elevação: elevação pneumática, o mecanismo de oscilação do tipo biela acionado pelo cilindro, a elevação é rápida e estável; Levantamento elétrico, acionado pelo mecanismo de rotação do eixo da manivela do motor, de modo que as peças de transplante balancem para cima e para baixo. Mecanismo de mudança de carga: a correia de transmissão é adoptada como transmissão de mudança de carga, e a força motriz é accionada pelo motor incorporado. Deteção do local de elevação: deteção por interrutor de proximidade. Revestimento da superfície: escova de arame de aço e lixa são utilizadas para remover a ferrugem, lavagem com ácido para remover a gordura. Após a fosfatação, a superfície é pulverizada com pó epóxi e cozida. A espessura da resina situa-se entre 60 m e 90 m. A cor da pulverização deve ser especificada pelo cartão de cores da parte a. Configuração das peças externas: motor redutor para SEW, correia para wynn, cilindro para SMC, rolamento com assento para TR, rolamento com veio ha.
