Coluna luminosa de LED QTG60L-IOL series

intermitenteestroboscópicaintermitente

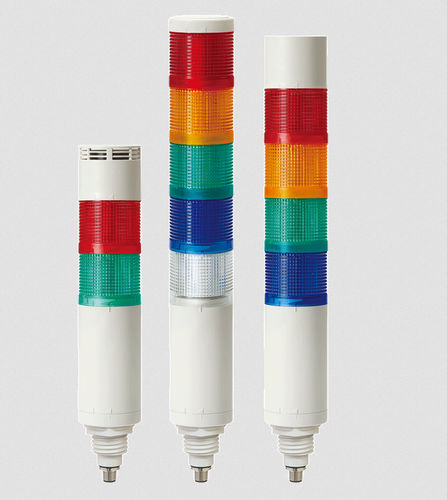

O QTG60L-IOL é uma torre luminosa LED programável IO‑Link Ø60 mm para sinalização industrial. Fornece padrões de luz configuráveis e avisadores sonoros integrados opcionais, com montagem modular tipo trava que permite configuração sem ferramentas de 1 a 5 camadas. A unidade integra IO‑Link para conectividade de fábrica inteligente (conector M12).

Principais características

• Torre LED modular (contínuo/pisca) com estrutura tipo trava para adição ou rearranjo dos módulos sem ferramentas.
• Lente difusora de cor especial para excelente visibilidade a longa distância.
• Suporta quatro modos de operação para aplicações versáteis:
• Modo Simples: controlo básico ligar/desligar das fontes de luz individuais.
• Modo Avançado: configuração de ligar/desligar e temporização de strobe por fonte de luz.
• Modo Nível: controlo de entrada baseado em percentagem para operações de processo.
• Modo Demo: demonstração sequencial das funções.
• Suporta sete operações da fonte luminosa: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• IO‑Link integrado V1.1 (COM2 38 400 bps) com conector M12‑5 pinos para integração Plug & Play em sistemas Industry 4.0.

Especificações técnicas

• Variantes de modelo: QTG60L-IOL (Contínuo/Pisca), QTG60L-IOL-HBZ (Contínuo/Pisca com avisador de alta potência integrado), QTG60L-IOL-WBZ (Contínuo/Pisca com avisador impermeável integrado).
• Denominação: QTG60L-IOL.
• Tensão: DC 24 V.
• Dimensões: Diâmetro Ø60 mm; Altura 175–375 mm (dependendo do número de camadas).
• Camadas: configurável de 1 a 5 camadas (pesos: 1 camada = 0,25 kg; 2 camadas = 0,33 kg; 3 camadas = 0,41 kg; 4 camadas = 0,49 kg; 5 camadas = 0,57 kg).
• Cores LED disponíveis: R (Vermelho), A (Âmbar), G (Verde), B (Azul), W (Branco). Observação: o uso simultâneo do módulo LED branco com os avisadores HBZ ou WBZ não é suportado.
• Materiais: Carcaça – ABS; Lente – PC.
• Grau de proteção: IP65 (variantes padrão e avisador impermeável); a variante com avisador de alta potência não é impermeável.
• Temperatura de operação: -30°C a +50°C.
• Nível sonoro do avisador: avisador de alta potência máx. 100 dB (a 1 m); avisador impermeável máx. 85 dB (a 1 m).
• Consumo de corrente (por 1 camada): fonte luminosa 70 mA; avisador de alta potência 90 mA; avisador impermeável 90 mA.
• IO‑Link: Versão V1.1; Velocidade de dados 38 400 bps (COM2); Conector: M12‑5 pinos (Male) Classe A.
• Certificados / conformidade: RoHS2 e outras certificações indicadas na página do produto.
