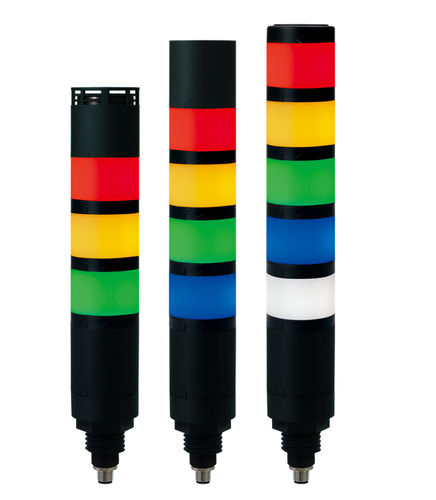

Coluna luminosa de LED QTR60L-IOL

intermitenteestroboscópicaintermitente

Visão geral
O QTR60L-IOL é uma torre luminosa LED modular Ø60 mm com comunicação IO-Link integrada. Fornece modos de luz contínua e intermitente programáveis e está disponível com buzinas integradas de alto volume ou à prova d'água opcionais.

Principais características

• Torre de sinalização LED modular com estrutura tipo trava que permite adicionar e reorganizar módulos de cor sem ferramentas.
• Lente translúcida e difusora para sinal suave em proximidade e boa visibilidade a longa distância.
• Quatro modos de operação para controlo flexível:
  • Modo Simple: on/off básico por cada fonte de luz.
  • Modo Advanced: configuração de on/off e temporização strobe por cada fonte.
  • Modo Level: controlo de saída luminosa baseado em percentagem de entrada (adequado para processos).
  • Modo Demo: demonstração sequencial das funções.
• Suporta sete tipos de operação luminosa: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• Tecnologia IO-Link integrada (Classe A) para integração em sistemas Industry 4.0.
• Conector: M12-5Pin (Male) Classe A para conectividade plug & play.
• Velocidade de transmissão de dados: 38.400 bps (COM2).
• Buzinas integradas opcionais: buzina de alto volume até 100 dB @1 m; buzina à prova d'água até 85 dB @1 m.

Especificações técnicas

• Modelo: QTR60L-IOL (variantes: QTR60L-IOL-HBZ = com buzina de alto volume; QTR60L-IOL-WBZ = com buzina à prova d'água).
• Tensão: DC 24 V.
• Dimensões: Diâmetro Ø60 mm; Altura 175–375 mm dependendo do número de níveis.
• Materiais: Lente – PC; Carcaça – ABS.
• Índice de proteção: IP65 (padrão / com buzina à prova d'água); não à prova d'água com buzina de alto volume (HBZ).
• Peso aproximado por níveis: 1 nível = 0,25 kg; 2 níveis = 0,33 kg; 3 níveis = 0,41 kg; 4 níveis = 0,49 kg; 5 níveis = 0,57 kg.
• Cores de módulo disponíveis por nível: R = Vermelho; A = Âmbar; G = Verde; B = Azul; W = Branco (uso simultâneo do módulo branco com HBZ ou WBZ NÃO é suportado).
• Corrente (por 1 nível, DC24V): fonte de luz = 70 mA; buzina de alto volume = 90 mA; buzina à prova d'água = 90 mA.
• Faixa de temperatura de operação: -30 ℃ ~ +50 ℃.
• Certificações / Conformidade: RoHS2 (ver página do produto para certificados adicionais).

Integração e documentação

• IO-Link Classe A permite parametrização e monitoramento via masters IO-Link padrão. Use o conector M12-5Pin para instalação plug & play.
• Para dimensões detalhadas, arquivos 3D STEP/CAD, manuais e arquivos IODD, consulte os recursos de download do produto.
