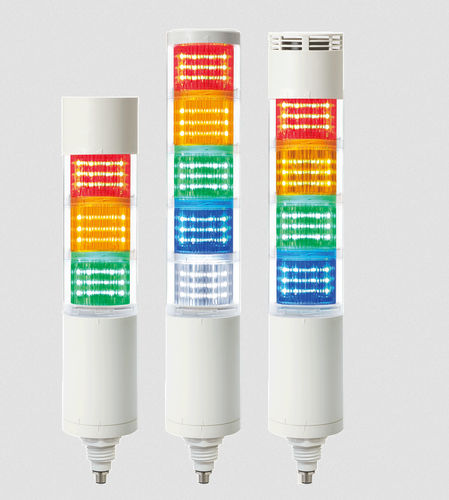

Coluna luminosa de LED QTC70L-IOL

intermitenteestroboscópicaintermitente

Visão geral
O QTC70L-IOL é uma torre luminosa LED programável Ø70 mm com IO-Link para sinalização industrial. Conta com montagem modular em estrutura de bloqueio para adição/remoção de módulos sem ferramentas, variantes com buzzer integrado de alto volume (Max.100 dB a 1 m) ou buzzer à prova d’água (Max.85 dB a 1 m), e integra IO-Link V1.1 para integração plug & play em sistemas de manufatura inteligente (Industry 4.0).

Principais características

• Torre de sinalização LED modular em modo fixo/piscante com estrutura de bloqueio para troca de módulos sem ferramentas.
• Lente de filtro de cor separada dentro da lente externa para sinalização clara; filtro translúcido para visualização confortável quando desligada.
• Quatro modos de operação para adaptabilidade ao ambiente:
  • Modo Simple: controlo básico on/off de cada fonte luminosa.
  • Modo Advanced: configurar on/off e temporização strobe para cada fonte luminosa.
  • Modo Level: entrada em percentagem para controlar a saída luminosa em operações de processo.
  • Modo Demo: demonstração sequencial das funções.
• Sete modos de operação das fontes luminosas disponíveis: On, Slow Blink, Medium Blink, Fast Blink, Strobe 1, Strobe 2, Strobe 3.
• Tecnologia IO-Link integrada (Versão 1.1) com taxa de transmissão de 38.400 bps (COM2); Conector: M12-5Pin (Masculino) - Classe A para plug & play padronizado.
• Variantes de buzzer opcionais: buzzer de alto volume (Max.100 dB a 1 m) e buzzer à prova d’água (Max.85 dB a 1 m).

Especificações técnicas

• Modelo: QTC70L-IOL (variantes: QTC70L-IOL, QTC70L-IOL-HBZ = com buzzer de alto volume integrado, QTC70L-IOL-WBZ = com buzzer à prova d’água integrado).
• Tensão: DC 24V.
• IO-Link: Versão 1.1; velocidade de transmissão: 38.400 bps (COM2); Conector: M12-5Pin (Masculino) - Classe A.
• Dimensões: Diâmetro Ø70 mm; Altura: 175–375 mm (dependendo do número de camadas/assemblagem).
• Materiais: Lente de filtro - PC; Lente - PC; Carcaça - ABS.
• Índice de proteção: IP65 (padrão / variante buzzer à prova d’água); variante com buzzer de alto volume não é à prova d’água.
• Corrente do buzzer e da fonte luminosa (baseado em 1 camada, DC24V): Corrente da fonte luminosa = 70 mA; Corrente do buzzer alto volume = 90 mA; Corrente do buzzer à prova d’água = 90 mA.
• Camadas / Peso / Cores disponíveis:
  • 1 camada — Peso: 0,25 kg — Opções de cor: R (Red)
  • 2 camadas — Peso: 0,33 kg — Opções de cor: R (Red), G (Green)
  • 3 camadas — Peso: 0,41 kg — Opções de cor: R (Red), A (Amber), G (Green)
  • 4 camadas — Peso: 0,49 kg — Opções de cor: R (Red), A (Amber), G (Green), B (Blue)
  • 5 camadas — Peso: 0,57 kg — Opções de cor: R (Red), A (Amber), G (Green), B (Blue), W (White)
• Observação: O uso simultâneo do módulo LED branco com o buzzer de alto volume (HBZ) ou o buzzer à prova d’água (WBZ) não é suportado.
• Certificados: certificados do fabricante disponíveis em downloads do produto; imagens exibidas na página do produto.
• Montagem / Integração: projetado para montagem modular e integração de sistema via conector M12 IO-Link para implementação plug & play.
