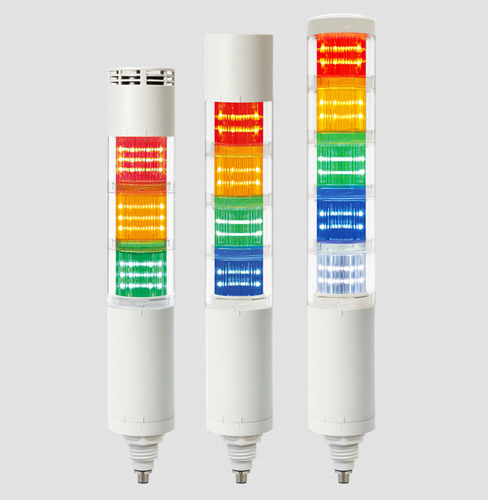

Coluna luminosa de LED QTC60L-IOL

intermitenteestroboscópicaintermitente

Visão geral do produto
O QTC60L-IOL é uma torre luminosa LED programável Ø60 mm com IO-Link, projetada para automação industrial e aplicações de fábrica inteligente. Fornece sinalização contínua e intermitente configurável e integração via IO-Link para configuração e monitoramento remotos.

Principais características

• Torre LED modular com estrutura de bloqueio para adição de módulos sem ferramentas e reorganização de cores.
• Lente de filtro de cor separada dentro da lente exterior para sinalização clara e aspecto translúcido quando desligada para visualização confortável de perto.
• Quatro modos de operação:
• Modo Simples — controle básico on/off das fontes de luz individuais.
• Modo Avançado — configuração de on/off e tempo de strobo por fonte.
• Modo Nível — entrada percentual para controlar a saída luminosa como feedback de processo.
• Modo Demo — demonstração sequencial das funções.
• Sete operações de fonte de luz: On, Piscar lento, Piscar médio, Piscar rápido, Strobe 1, Strobe 2, Strobe 3.
• IO-Link integrado (Versão 1.1) para troca de dados e configuração remota; velocidade: 38.400 bps (COM2).
• Conector: M12 5 pinos (macho) Classe A — interface padrão plug & play.
• Buzinas incorporadas opcionais: buzina de alto volume (máx. 100 dB a 1 m) ou buzina à prova d'água (máx. 85 dB a 1 m); nota: o módulo LED branco não pode ser usado simultaneamente com HBZ ou WBZ.

Outras observações

• Projetado para sistemas de manufatura inteligente de nova geração que exigem conectividade IO-Link e sinalização programável.
• Não é suportado o uso simultâneo do módulo LED branco com a buzina de alto volume ou a buzina à prova d'água.

Especificações técnicas

• Modelo: QTC60L-IOL (Contínuo/Piscante). Variantes: QTC60L-IOL-HBZ (com buzina de alto volume), QTC60L-IOL-WBZ (com buzina à prova d'água).
• Série: QTC-IOL Series.
• Alimentação: DC 24 V.
• Dimensões: Diâmetro Ø60 mm; Altura: 175–375 mm (dependendo do número de camadas).
• Materiais: Carcaça — ABS; Lente de filtro — PC; Lente — PC.
• Grau de proteção: IP65 (padrão / buzina à prova d'água); variante HBZ não é à prova d'água.
• IO-Link: Versão 1.1; Velocidade de dados: 38.400 bps (COM2); Conector: M12 5 pinos (macho) Classe A.
• Nível de som: Buzina de alto volume até 100 dB a 1 m; Buzina à prova d'água até 85 dB a 1 m.
• Corrente (por 1 camada @ DC24V): Módulo LED 70 mA; Corrente HBZ/WBZ: 90 mA.
• Peso por camadas: 1 camada — 0,25 kg; 2 camadas — 0,33 kg; 3 camadas — 0,41 kg; 4 camadas — 0,49 kg; 5 camadas — 0,57 kg.
• Cores LED disponíveis: R = Vermelho; A = Âmbar; G = Verde; B = Azul; W = Branco (módulo branco incompatível com HBZ/WBZ).
• Certificações: RoHS2 e ícones de conformidade aplicáveis.
