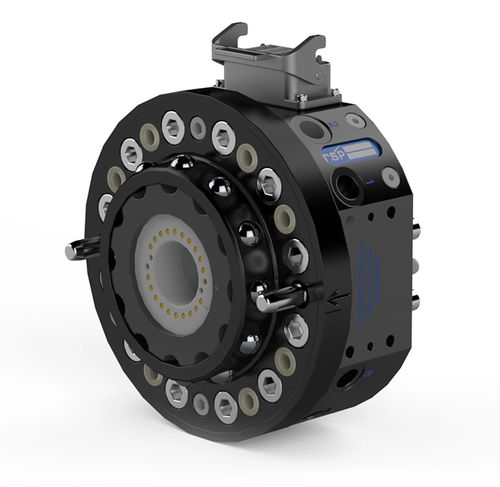

Trocador de ferramentas para robôs TC1000-8E

pneumático

Para carga útil do robot de 1000 kg Design compacto Transmissão de sinal interna Desgaste mínimo das superfícies de contacto Optimizado para manuseamento de materiais e ambientes difíceis Capacidade de troca de ferramentas para o trocador de ferramentas TC1000-8E Os trocadores de ferramentas RSP foram concebidos para maximizar a flexibilidade e a fiabilidade da sua frota de robôs. Oferecem a possibilidade de melhorar a aplicação do seu robô, permitindo-lhe alternar entre diferentes ferramentas, tais como pinças, unidades de soldadura, acessórios, etc. Os trocadores de ferramentas da RSP são robustos e podem gerir operações de mudança contínua com fiabilidade e segurança mantidas. Dependendo do modelo e das opções, os sinais eléctricos, a energia de soldadura e servo, os dados, a água e o ar comprimido podem ser transferidos do lado do robô para a ferramenta. Interface mecânica - ISO 9409-1-200-12-M16 Carga útil do robô - 1000 kg | 2200 lb Fz - ± 10000 N | ± 2200 lb Mz - ± 10000 Nm | ± 88000 lbf-in Mx/My - ± 10000 Nm | ± 88000 lbf-in Peso - 19.8 kg | 43,65 lb Altura - 1,5 m 100 mm | 3,94 pol Total de canais de ar - 10 Canais aéreos dedicados - 2 (TC aberto e TC fechado) Canais de ar disponíveis para a ferramenta - 8 Ligação de ar, entrada - G 1/2" (8x), G 1/8" (2x) Pressão de ar máxima - 10 bar | 145 psi Fluxo de ar por canal - 2000 l/min | 70,6 CFM Qualidade do ar - Ar filtrado sem óleo e sem água, com um teor máximo de partículas de 25µm Sinais totais - 21 Sinais dedicados ao lado do robot - 6 (2x 0 V, 2x 24 V, TC acoplado e TC desacoplado) Sinais disponíveis para a ferramenta - 15 Ligação do lado do robot - harting 10B de 3 módulos Corrente nominal - 2 A Tensão nominal - 60 V Classe IP - IP 54 Temperatura de funcionamento - +10°C - +50°C | 50 °F - 120 °F
