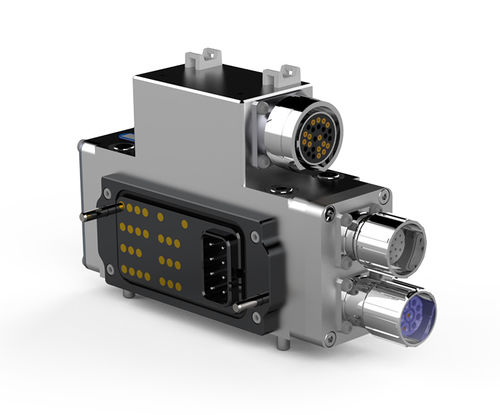

Multi-módulo para sinal, servo, resolver e bus Profinet. Para ser utilizado com os acessórios de ferramentas TA240 - TA960.
Os trocadores de ferramentas e os acessórios de ferramentas da série Modular são fáceis de adaptar de acordo com as necessidades da aplicação. Isto deve-se ao sistema modular que permite equipar a unidade com canais adicionais para eletricidade, ar, etc. Cada módulo para o alternador de ferramentas tem um módulo correspondente para o acessório de ferramentas. Graças a isto, tem a flexibilidade de equipar o seu robot exatamente com o que ele precisa.
Conector 1 -
M12-D codificado, 4 tomadas
Tipo C1 -
Sinal
C1 Corrente nominal -
2A
C1 Tensão nominal -
30V
C1 Sinais disponíveis -
13 + PE
Conector 2 -
Sinal M23, rosca fêmea, casquilho 17
Tipo C2 -
Resolvedor
C2 Corrente nominal -
2A
C2 Tensão nominal -
60V
C2 Sinais disponíveis -
6
Conector 3 -
Potência M23, rosca fêmea, casquilho 8
Tipo C3 -
Servo/Braque
C3 Corrente nominal -
15A (3x), 5A (4x)
C3 Tensão nominal -
300V (4x), 600V (3x)
C3 Sinais disponíveis -
8 (4 + 3, PE)
Conector 4 -
M12-D codificado, 4 pinos
Tipo C4 -
Barramento
C4 Corrente nominal -
1A
C4 Tensão nominal -
60V
Barramento disponível para a ferramenta -
4 (2 pares), 100 Mbit/s
Classe IP -
IP 54 (na condição de acoplado)
Peso -
1.1 kg | 2,43 lb
Temperatura de funcionamento -
+10°C - +50°C | 50 °F - 120 °F
---
