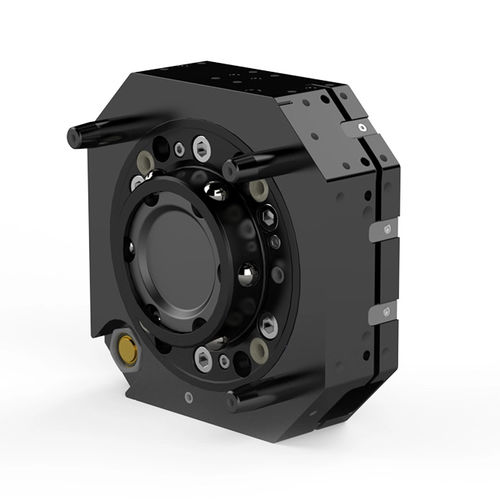

Trocador de ferramentas para robôs TC240-1

pneumático

Para carga útil do robot 240 kg Design modular Sinais externos Vasta gama de módulos de meios - simples de personalizar Concebido para satisfazer as exigências das aplicações das oficinas Capacidade de troca de ferramentas para o trocador de ferramentas TC240-1 Os trocadores de ferramentas RSP foram concebidos para maximizar a flexibilidade e a fiabilidade da sua frota de robôs. Oferecem a possibilidade de melhorar a aplicação do seu robô, permitindo-lhe alternar entre diferentes ferramentas, tais como pinças, unidades de soldadura, acessórios, etc. Os trocadores de ferramentas da RSP são robustos e podem gerir operações de mudança contínua com fiabilidade e segurança mantidas. Dependendo do modelo e das opções, os sinais eléctricos, a energia de soldadura e servo, os dados, a água e o ar comprimido podem ser transferidos do lado do robô para a ferramenta. Interface mecânica - ISO 9409-1 125-10-M10 Carga útil do robô - 240 kg | 530 lb Fz - ± 2400 N | ± 530 lb Mz - ± 2000 Nm | ± 17700 lbf-in Mx/My - ± 2400 Nm | ± 21000 lbf-in Peso - 8.2 kg | 18,08 lb Altura - 1,5 m 60 mm | 2,36 pol Centro de gravidade (Z) - + 38 mm Total de canais de ar - 1 Canais aéreos dedicados - 2 (TC aberto e TC fechado) Canais de ar disponíveis para a ferramenta - 1, podem ser acrescentados canais adicionais com o módulo de meios externo Ligação de ar, entrada - G 1/2″ (1x) Pressão máxima do ar - 10 bar | 145 psi Pressão de ar mínima - 6 bar | 87 psi Fluxo de ar por canal - 2000 l/min | 70,6 CFM Qualidade do ar - Ar filtrado sem óleo e sem água, com um teor máximo de partículas de 25µm Sinais totais - Dependendo do módulo de sinal escolhido Temperatura de trabalho - +10°C - +50°C | 50 °F - 120 °F
