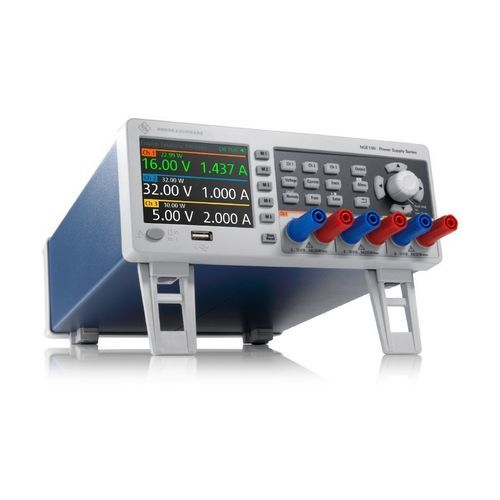

Fonte de alimentação elétrica de mesa R&S®NGE100B

CCreguladade corrente constante

Overview
A série de fontes de alimentação DC R&S®NGE100B inclui modelos de 2 canais (R&S®NGE102B) e 3 canais (R&S®NGE103B). Projetada para baixa ondulação, medições integradas e combinações flexíveis de canais, a série é adequada para P&D, ensino, testes de produção e manutenção. Um configurador online facilita a seleção de opções e pedidos.

Aplicações típicas

• Pesquisa e validação de produtos
• Laboratórios de ensino e formação
• Testes funcionais e burn‑in na produção
• Bancos de manutenção e reparação

Dados principais

• Modelos: R&S®NGE102B (2 canais), R&S®NGE103B (3 canais)
• Potência máxima total: 66 W (NGE102B) / 100 W (NGE103B)
• Tensão de saída por canal: 0 V a 32 V
• Corrente de saída por canal: 0 A a 3 A
• Interface padrão: USB (VCP/TMC); opções: LAN (LXI), WLAN, I/O digital (4 bits)
• Conectores frontais: bornes de segurança 4 mm

Funcionalidades e vantagens

• Canais galvanicamente isolados e sem ligação à terra – cada canal está isolado do chassis, facilitando combinações série/paralelo e evitando problemas de terra com DUTs complexos.
• Operação em paralelo e série – combinação em série para tensões superiores (até 96 V com NGE103B; até 64 V com NGE102B) ou em paralelo para correntes superiores (até 6 A com dois canais; até 9 A com três canais).
• Proteções por canal – ajuste independente de OCP (fusível eletrônico), OVP e OPP; ao atingir um limite o canal desliga e exibe mensagem; FuseLink permite vincular proteção entre canais.
• Visor claro – ecrã a cores 3,5" QVGA (320×240) com codificação por cor para CV/CC/inativo e fundo azul para o valor em ajuste.
• Medição e funções especiais – medição integrada de tensão, corrente, potência e energia; função arbitrária EasyArb; FuseLink e atraso de fusível.

Modelos disponíveis (resumo)

• R&S®NGE102B — 2 canais; Potência total 66 W; 0–32 V / canal; 0–3 A / canal
• R&S®NGE103B — 3 canais; Potência total 100 W; 0–32 V / canal; 0–3 A / canal

Opções e acessórios

• R&S®NGE‑K101 — opção LAN (LXI) com servidor web integrado
• R&S®NGE‑K102 — opção WLAN
• R&S®NGE‑K103 — opção I/O trigger digital (4 bits)
• R&S®HZC95 — adaptador de 19" para rack, 2 HU

Especificações técnicas

• Número de canais de saída: 2 (NGE102B) / 3 (NGE103B)
• Potência de saída total: máx. 66 W / 100 W
• Potência máxima por canal: 33,6 W
• Tensão de saída por canal: 0 V a 32 V
• Corrente máxima por canal: 3 A
• Ondulação e ruído de tensão (20 Hz–20 MHz): típ. < 1,5 mV RMS; < 20 mV pp (med.)
• Ondulação e ruído de corrente (20 Hz–20 MHz): < 2 mA RMS (med.)
• Tempo de recuperação de carga (10%→90% dentro de ±20 mV): < 200 µs (med.)
• Resolução programação/leitura: 10 mV (tensão), 1 mA (corrente)
• Precisão de leitura: < 0,1% + 20 mV (tensão), < 0,1% + 5 mA (corrente)
• Visor: 3,5" QVGA (320 × 240)
• Interfaces remotas: USB padrão; LAN (LXI) opcional
• Conectores frontais: bornes de segurança 4 mm
• Dimensões (L × A × P): 222 mm × 97 mm × 310 mm
• Peso: aprox. 4,9–5,0 kg
