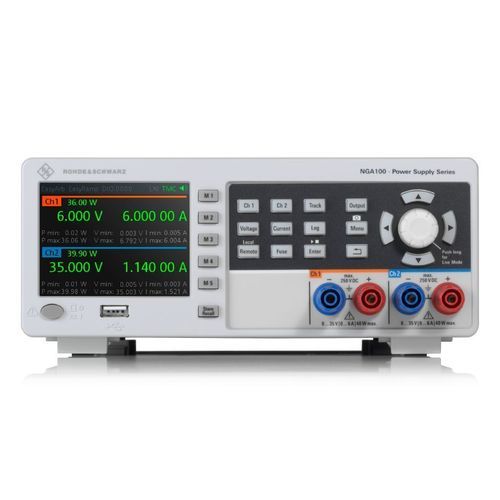

Fonte de alimentação elétrica de mesa R&S®NGA100

CCreguladade corrente constante

Resumo As fontes de alimentação CC R&S®NGA100 são lineares, compactas e fáceis de usar em diversos cenários. Todos os modelos fornecem excelente precisão de leitura com uma faixa de baixa corrente para medições exigentes. O registo de dados, as formas de onda arbitrárias (CH1), as estatísticas incorporadas e as funcionalidades de deteção remota tornam estes instrumentos adequados para aplicações de bancada e testes automatizados. A fusão de canais (série/paralelo) alarga a gama de tensão e corrente. As funções de proteção avançadas (OVP, OCP, OPP, OTP) protegem os dispositivos ligados e os instrumentos. Aplicações

• P&D
• Criação de projetos de IoT de baixa potência
• Fabricação
• Educação
• Uso geral em bancada

Fatos principais

• Potência máxima de saída: 80 W (série máxima)
• Tensão máxima por canal: 35 V ou 100 V (dependendo do modelo)
• Corrente máxima por canal: 2 A ou 6 A (dependendo do modelo)
• Até 200 V em modo série ou até 12 A em modo paralelo com fusão de canais
• Configurador de produtos online intuitivo e transparente

Caraterísticas e benefícios Projeto linear Os estágios de saída linear minimizam a ondulação residual e o ruído, fornecendo tensão e corrente de saída extremamente estáveis para circuitos sensíveis. Alta precisão de leitura Excelente precisão de programação e leitura para uma medição precisa e replicação do consumo de energia do dispositivo, incluindo a gama de medição de baixa corrente. As correntes inferiores a 200 mA são medidas com uma resolução de 1 µA e uma exatidão de ±(0,15 % + 25 µA). As estatísticas integradas mostram os valores mínimos e máximos de potência, tensão e corrente. FlexPower A série funciona com potência máxima em vários pontos de funcionamento e abrange mais combinações de funcionamento do que as fontes de alimentação de gama única; as curvas FlexPower indicam as combinações de tensão/corrente disponíveis por modelo. Fusão de canais Os dois canais de saída do R&S®NGA102 e do R&S®NGA142 podem ser fundidos em série ou em paralelo para duplicar a capacidade de tensão ou corrente. A fusão em série é interna; a fusão em paralelo requer cablagem externa. Configuração conveniente As unidades base e as opções podem ser selecionadas num configurador online para criar a configuração de instrumento necessária com preços transparentes. Modelos disponíveis

• R&S®NGA101 - 1 canal de saída - Max. 40 W - Tensão de saída por canal: 0 V a 35 V - Corrente de saída por canal: 0 A a 6 A - Número de encomenda: 5601.8002.02
• R&S®NGA141 - 1 canal de saída - Max. 40 W - Tensão de saída por canal: 0 V a 100 V - Corrente de saída por canal: 0 A a 2 A - Número de encomenda: 5601.8002.03
• R&S®NGA102 - 2 canais de saída - Max. 80 W - Tensão de saída por canal: 0 V a 35 V - Corrente de saída por canal: 0 A a 6 A - Número de encomenda: 5601.8002.04
• R&S®NGA142 - 2 canais de saída - Max. 80 W - Tensão de saída por canal: 0 V a 100 V - Corrente de saída por canal: 0 A a 2 A - Número de encomenda: 5601.8002.05

Destaques funcionais adicionais

• Faixa de medição de baixa corrente e estatísticas integradas reduzem a necessidade de multímetros externos
• Formas de onda arbitrárias (EasyArb) no CH1
• Registro de dados (padrão)
• Múltiplas interfaces remotas: USB-TMC, USB-CDC (COM virtual), LAN
• Painel traseiro: bloco de conectores de 8 pinos para saídas e deteção remota
• Tela QVGA de 3,5 polegadas

Caraterísticas / especificações técnicas

• Número de canais de saída: R&S®NGA101, R&S®NGA141 = 1; R&S®NGA102, R&S®NGA142 = 2
• Potência total de saída: R&S®NGA101 / R&S®NGA141 - Max. 40 W; R&S®NGA102 / R&S®NGA142 - Max. 80 W
• Potência máxima de saída por canal: 40 W
• Tensão de saída por canal: R&S®NGA101, R&S®NGA102 = 0 V a 35 V; R&S®NGA141, R&S®NGA142 = 0 V a 100 V
• Corrente máxima de saída por canal: R&S®NGA101, R&S®NGA102 = 6 A; R&S®NGA141, R&S®NGA142 = 2 A
• Ripple de tensão e ruído (20 Hz a 20 MHz): R&S®NGA101 / NGA102 < 0,5 mV (RMS), < 10 mV (p-p) (meas.); R&S®NGA141 / NGA142 < 1,5 mV (RMS), < 20 mV (p-p) (meas.)
• Ripping de corrente e ruído (20 Hz a 20 MHz): < 500 µA (RMS) (med.)
• Tempo de recuperação de carga (10% a 90% de mudança de carga para dentro de 0,2% da tensão nominal): R&S®NGA101 / NGA102 < 100 µs; R&S®NGA141 / NGA142 < 50 µs (meas.)
• Resolução de programação: tensão 1 mV; corrente 1 mA
• Resolução de readback: tensão 1 mV; corrente 100 µA (para correntes < 200 mA: 1 µA)
• Exatidão de readback tensão ±(% da saída + offset): R&S®NGA101 / NGA102 < 0,02% + 5 mV; R&S®NGA141 / NGA142 < 0,02% + 10 mV
• Exatidão de leitura de corrente ±(% da saída + offset): < 0,03% + 500 µA
• Funções de medição: tensão, corrente, potência
• Funções de proteção: OVP, OCP, OPP, OTP
• FuseLink function: disponível para R&S®NGA102 e R&S®NGA142
• Trigger I/O: disponível com a opção R&S®NGA-K103 (digital trigger I/O)
• Arbitrary function: Apenas CH1 (EasyArb)
• Data logging: standard
• Display: 3.5" / QVGA
• Conexões no painel traseiro: bloco de conectores de 8 pinos (saídas, deteção remota)
• Interfaces de controlo remoto (padrão): USB-TMC, USB-CDC (COM virtual); LAN (padrão)
• Dimensões (L × A × P): 222 mm × 97 mm × 448 mm (8,74 pol. × 3,82 pol. × 17,64 pol.)
• Peso: R&S®NGA101 6,6 kg; R&S®NGA141 6,9 kg; R&S®NGA102 7,0 kg; R&S®NGA142 7,3 kg
• Instalação em rack: Adaptador de rack R&S®HZN96, espaço para dois instrumentos - 19", 2 HU
