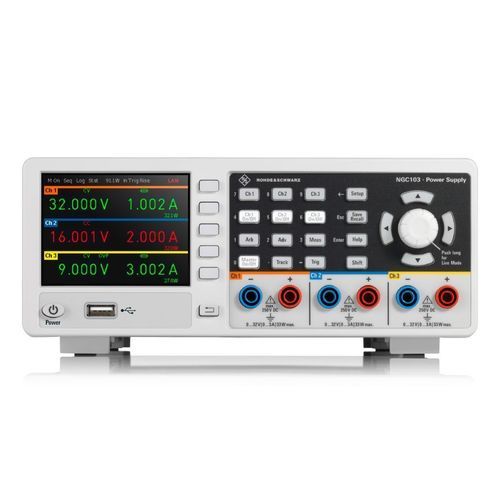

Fonte de alimentação elétrica de mesa R&S®NGC100

CCcom múltiplas saídascom duas saídas

Visão geral do produto As fontes de alimentação CC R&S®NGC100 são fontes de alimentação de laboratório e de produção compactas e eficientes em termos de energia que permanecem frias e silenciosas mesmo com carga máxima. Oferecem interfaces e conectores práticos, configurações de múltiplos canais (um, dois ou três canais), saídas flutuantes isoladas galvanicamente e funções para emular cenários de energia do mundo real e medições de registo. Factos principais

• Potência máxima de saída: 100 W
• Tensão máxima por canal: 32 V
• Corrente máxima por canal: 3 A, 5 A ou 10 A
• Saídas isoladas galvanicamente, flutuantes e à prova de curto-circuito
• Configurador de produtos online intuitivo e transparente em termos de preços (produto configurável online)

Caraterísticas e benefícios

• FlexPower: combinações de tensão e corrente variáveis dentro de um limite de potência global para obter a potência máxima em vários pontos de funcionamento
• EasyArb: gerar sequências complexas de tensão ou corrente de saída variáveis no tempo (tempos de permanência até 10 ms) para emular cenários do mundo real
• Registo de dados: registo simultâneo de tensão e corrente em todas as saídas com até 1000 amostras/s; exportável como CSV
• Operação em paralelo e em série: combine canais isolados em série (até 96 V) ou em paralelo (até 10 A)
• EasyRamp: controle a corrente de arranque com rampas de tensão contínuas de 10 ms a 10 s
• Atraso de saída / sequenciação: crie sequências de arranque ligando os canais individualmente com atrasos
• Sensor remoto: compense as quedas de tensão nos terminais de entrada do DUT para melhorar a regulação e a precisão da medição
• Interface de controlo analógico: controlo direto da tensão/corrente de saída através de entradas de 0-10 V ou 4-20 mA (escala 0-100%) com isolamento galvânico
• Disparo externo: iniciar funções do instrumento (funções arbitrárias, atrasos de saída, registo de dados) através de um disparo TTL
• Funções de proteção e medição: OVP, OCP, OPP, OTP e medição de tensão, corrente, potência, energia

Modelos disponíveis (seleção) Modelos | Número de encomenda | Canais | Potência máxima de saída | Tensão de saída por canal | Corrente de saída por canal R&S®NGC101 | 3657.2288.02 | 1 | 100 W | 32 V | 10 A R&S®NGC101-G | 3657.2288.03 | 1 | 100 W | 32 V | 10 A R&S®NGC102 | 3657.2359.02 | 2 | 100 W | 32 V | 5 A R&S®NGC102-G | 3657.2359.03 | 2 | 100 W | 32 V | 5 A R&S®NGC103 | 3657.2413.02 | 3 | 100 W | 32 V | 3 A R&S®NGC103-G | 3657.2413.03 | 3 | 100 W | 32 V | 3 A Opções disponíveis

• R&S®HZC95 (número de pedido 5800.2054.02): adaptador de rack de 19", 2HU, para as séries R&S®NGE100B/NGC100/NPA e R&S®HMC

Documentação Ficha de dados e downloads adicionais (brochuras, manuais, drivers, firmware, certificados) estão disponíveis para a série NGC100. Caraterísticas / especificações técnicas

• Número de canais de saída: 1 / 2 / 3
• Potência total de saída: max. 100 W
• Potência máxima de saída por canal: 100 W / 50 W / 33 W
• Tensão de saída por canal: 0 V a 32 V
• Corrente máxima de saída por canal: 10 A / 5 A / 3 A
• Ripple de tensão e ruído (20 Hz a 20 MHz): R&S®NGC101 < 1 mV (RMS); R&S®NGC102/103 < 450 µV (RMS)
• Ripple e ruído de corrente (20 Hz a 20 MHz): R&S®NGC101 < 1,5 mA (RMS) (meas.); R&S®NGC102/103 < 1 mA (RMS) (meas.)
• Tempo de recuperação de carga (10% a 90% de mudança de carga dentro de ±20 mV): < 1 ms (meas.)
• Tensão de resolução de programação: 1 mV
• Corrente de resolução de programação: < 1 A: 0,1 mA (R&S®NGC101: 0.5 mA); ≥ 1 A: 1 mA
• Tensão de resolução de leitura: 1 mV
• Corrente de resolução de leitura: < 1 A: 0,1 mA (R&S®NGC101: 0,5 mA); ≥ 1 A: 1 mA
• Tensão de precisão de leitura: < 0.05% + 2 mV
• Exatidão de leitura de corrente: typ. < 0.05% + 4 mA (R&S®NGC101: typ. < 0.15% + 10 mA)
• Funções de medição: tensão, corrente, potência, energia
• Funções de proteção: OVP, OCP, OPP, OTP
• Função FuseLink, atraso do fusível na ligação da saída, função sense, sequenciação de saídas, trigger externo, função arbitrária (EasyArb), interface analógica/modulação, registo de dados
• Display: 3.5" QVGA
• Ligações no painel traseiro: bloco de conectores com 4 linhas por canal
• Interfaces de controlo remoto: USB, LAN; modelos R&S®NGC100-G adicionalmente com IEEE-488 (GPIB)
• Dimensões (L × A × P): 222 mm × 97 mm × 291 mm
• Peso: 2,6 kg
• Instalação em rack: opcional (R&S®HZC95)
