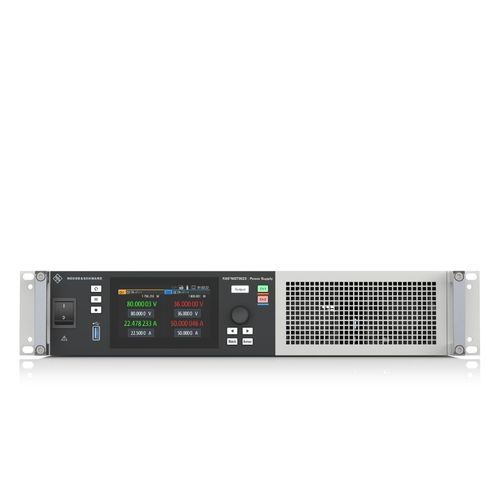

Fonte de alimentação elétrica 2U R&S®NGT3600

CCcom duas saídascom saída simples

Visão geral
A série R&S®NGT3600 disponibiliza uma ou duas saídas totalmente independentes de 1800 W num alimentador DC programável e compacto. Cada saída suporta até 80 V ou 50 A. O equipamento integra autoranging (FlexPower), QuickArb, EasyRamp, remote sensing, ecrã tátil de 4,3" e registo de dados incorporado para otimizar fluxos de trabalho de ensaio e reduzir erros de configuração.

Dados principais

• Potência máxima de saída: 3600 W (duas saídas)
• Tensão máxima por saída: 80 V
• Corrente máxima por saída: 50 A
• Expansível até 480 V ou 300 A em modo Multi-Device
• Configurador de produto online intuitivo com preços transparentes

Principais características e vantagens

• Ecrã tátil 4,3" de alta resolução: navegação rápida e teclado virtual; visão geral dos canais com estado, estatísticas e protecções ativas.
• Autoranging (FlexPower): ajusta automaticamente a faixa tensão/corrente para extrair a potência máxima disponível por canal.
• Channel fusion: combinar as duas saídas em série para maior tensão ou em paralelo para maior corrente.
• Modo Multi-Device: sincroniza até seis saídas entre várias unidades R&S®NGT3600 (host/client) para configurações escaláveis de alta tensão ou alta corrente.
• Medições integradas: medição de tensão e corrente por saída com alta resolução (até 1 mV / 100 µA) e estatísticas (mín., máx., média) para potência, tensão, corrente e energia.
• Registo de dados: gravação simultânea de tensão e corrente em todas as saídas; exportação timestamp em CSV para análise e documentação.
• Função arbitrária (QuickArb): criar sequências de tensão/corrente variáveis com tempos de permanência até 1 ms para testes de esforço realistas.

Modelos disponíveis
R&S®NGT3621 | 1 saída | Potência máx.: 1800 W | Tensão por canal: máx. 80 V | Corrente por canal: máx. 50 A | A partir de 8 250 EUR
R&S®NGT3622 | 2 saídas | Potência máx.: 3600 W | Tensão por canal: máx. 80 V | Corrente por canal: máx. 50 A | A partir de 12 500 EUR

Especificações técnicas

• Number of output channels: 1 ou 2
• Total output power: max. 1800 W / 3600 W
• Maximum output power per channel: 1800 W
• Maximum output voltage per channel: 80 V
• Maximum output current per channel: 50 A
• Voltage ripple and noise (20 Hz to 20 MHz) at 35 V / 25 A: < 5 mV (RMS) medido; < 10 mV (Vpp) medido
• Current ripple and noise (20 Hz to 20 MHz): < 10 mA (RMS) medido
• Load recovery time (10% to 90% load change within ±200 mV): < 1.5 ms (med.)
• Programming resolution voltage: 1 mV
• Programming resolution current: 1 mA
• Readback resolution voltage: 1 mV
• Readback resolution current: 100 µA (geral); 5 µA para ≤ 2.5 A
• Readback accuracy voltage: < 0.03% + 6 mV
• Readback accuracy current: < 0.05% + 8 mA (geral); < 0.05% + 500 µA para ≤ 2.5 A
• Measurement functions: voltage, current, power, energy
• Protection functions: OVP, OCP, OPP, OTP
• FuseLink e atraso de fusível na ativação da saída: presentes
• Remote sensing: presente
• Trigger input/output: presente
• Arbitrary function: QuickArb
• Data logging: 100 samples/s
• Display: TFT 4.3" 480 × 272 pixel WVGA touchscreen
• Remote control interfaces (standard): USB, LAN
• Dimensions (W × H × D): 481 mm × 88 mm × 565 mm
• Weight: 13.5 kg / 18.5 kg
