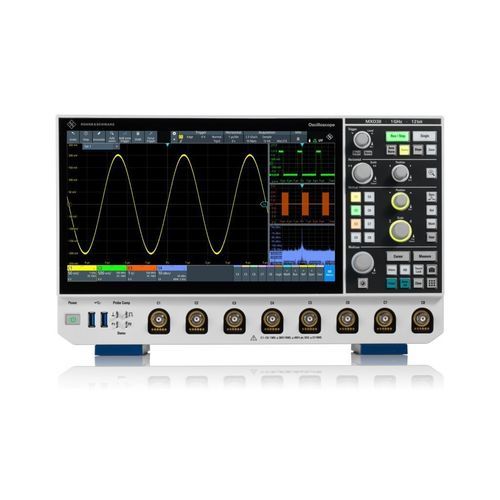

Osciloscópio digital R&S®MXO 3

analógicode bancadamultivias

Visão geral
A série R&S®MXO 3 é um osciloscópio de próxima geração que oferece altas taxas de aquisição, elevada resolução vertical e integração compacta em rack. Disponível em versões de 4 ou 8 canais com opção MSO de 16 canais e opções AWG, permite depuração detalhada em domínio de tempo e frequência em apenas 5 U de altura com ecrã tátil Full HD de 11,6″.

Dados principais

• Larguras de banda analógicas: 100 MHz – 1 GHz
• Taxa de aquisição: > 4,5 milhões de formas de onda/s e até 99 % de captura em tempo real
• Processamento de espectro: até 50.000 FFT/s com definições tempo/frequência independentes
• Arquitetura: ADC de 12 bits com modo HD de 18 bits
• Modelos compactos de 8 canais com MSO opcional, gerador integrado e ecrã 11,6″

Funcionalidades e benefícios
Rápido

• Altas taxas de atualização para revelar eventos transitórios e raros
• > 4,5 milhões de aquisições/s e até 99 % de captura em tempo real
• Funções aceleradas por hardware: matemática e zone triggering
• Processamento espectral líder até 50.000 FFT/s

Preciso

• ADC de 12 bits para alta resolução vertical em todos os modos de amostragem; modo HD de 18 bits para mais detalhe
• Baixo ruído < 50 µV RMS (ex.: 1 mV/div, 100 MHz)
• Amplio offset ±3 V a 1 mV/div em caminhos 50 Ω e 1 MΩ

Compacto

• Pequena pegada — 5 U de altura com grande ecrã Full HD 11,6″
• Alta integração: múltiplas capacidades num chassis de dimensões reduzidas

Trigger em cada detalhe

• Trigger digital de alta precisão com sensibilidade até 0,0001 divisões verticais
• Histerese de trigger ajustável e zone trigger para analógico, espectro e math
• Tempo de rearme < 21 ns e jitter de trigger muito baixo (~1 ps)

Espectro

• Medições no domínio da frequência rápidas e precisas com controlos RF familiares (center/span ou start/stop, RBW)
• Até 50.000 FFT/s e definições tempo/frequência independentes para depuração de harmónicos e EMI

Memória de aquisição profunda

• Memória padrão 125 Mpoints por canal; extensão opcional até 500 Mpoints por canal (R&S®MXO3‑B105)
• Taxa de amostragem, comprimento de registo e base de tempo configuráveis independentemente; grande capacidade de segmentos históricos

Capacidades adicionais

• Matemática de formas de onda abrangente: até 8 equações (math on math) e funções comuns (add/sub/mul/div, integrar, diferenciar, filtros)
• Medições automáticas > 40; 4 medições por cursor
• Usabilidade avançada: ecrã capacitivo, barra de ferramentas personalizável, R&S®SmartGrid drag & drop

Especificações técnicas

• Canais analógicos: 4 ou 8
• Canais digitais (MSO opcional): 16
• Largura de banda analógica (‑3 dB): 100, 200, 350, 500 MHz, 1 GHz
• Tempo de subida (1 GHz): < 350 ps
• Impedância de entrada: 50 Ω ±1,5 %; 1 MΩ ±1 % ∥ 12 pF (med.)
• Resolução vertical: ADC 12 bits; até 18 bits em modo HD
• Taxa de amostragem (analógico, tempo real): máx. 5 Gsample/s; máx. 2,5 Gsample/s em todos os canais simultaneamente
• Memória de aquisição: padrão 125 Mpoints; opcional até 500 Mpoints por canal
• Taxa máxima de aquisição: > 4.500.000 waveforms/s
• Display: 11,6″ LC TFT capacitivo, 1920 × 1080 (Full HD)
• Dimensões (L×A×P): 375 mm × 233 mm × 163 mm ; Peso (nominal): 4,0 kg ; Altura em rack: 5 U
