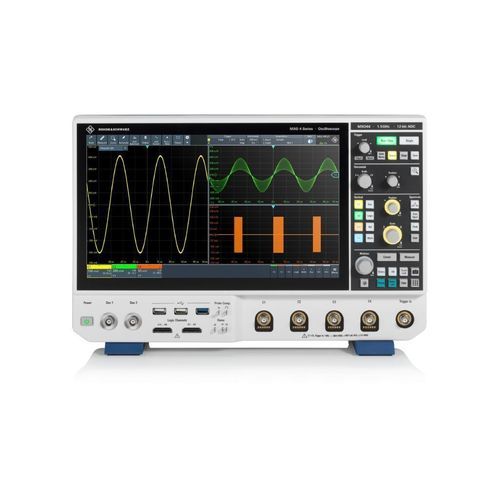

Osciloscópio digital R&S®MXO 4

analógicode bancada4 vias

Visão geral
A série R&S®MXO 4 é uma família de osciloscópios de nova geração concebida para detecção rápida de anomalias, medições precisas e análise espectral avançada. Combina elevada taxa de atualização em tempo real, alta resolução vertical e memória de aquisição profunda com ecrã tátil capacitivo 13,3" Full HD e interface intuitiva.

Principais dados

• Bandwidth: 200 MHz – 1,5 GHz
• Taxa de atualização: > 4,5 milhões de formas/s; aquisição espectral até 50.000 FFT/s (até 4 espectros)
• Resolução vertical: ADC 12 bits (modo HD até 18 bits), ENOB até 10 bits
• Memória padrão: 400 Mpoints por canal (opcional 800 Mpoints interleaved)
• Zone trigger em analógico, espectro e math

Tecnologia de nova geração
O MXO 4 oferece ADC de 12 bits em todos os sample rates, memória padrão muito profunda e experiência focada no toque. A arquitetura aumenta a captura em tempo real (até ~90%) e permite medições de baixo nível precisas em toda a banda analógica.

Características e benefícios

• Deteção rápida de anomalias: > 4,5 M formas/s, captura em tempo real até 90%, medições automáticas rápidas, incluindo FFT e cursores
• Alta fidelidade de medição: ADC 12 bits em todos os sample rates, modo HD até 18 bits, escalamento vertical até 500 μV/div, alcance de offset ±5 V
• Maior janela de captura: 400 Mpoints padrão por canal, memória segmentada (10.000 segmentos), modo histórico (10.000 aquisições)
• Trigger preciso: sensibilidade 1/10.000 div, jitter ~1 ps, rearmamento < 21 ns, filtros digitais e histerese
• Análise de espectro avançada: até ~45.000 FFT/s, controlos RF dedicados, listas de picos e max/min hold
• Produtividade: R&S®SmartGrid, acesso rápido às ferramentas, controlo remoto

Aplicações

• Testes eletrónicos gerais e RF
• Depuração de interfaces digitais de alta velocidade e decodificação de buses seriais
• I&D em eletrónica de potência, automóvel e aeroespacial
• Depuração EMC e testes em laboratório/produção

Especificações técnicas (seleção)

• Canais analógicos: 4
• Canais digitais opcionais (MSO): 16
• Bandwidth (‑3 dB): 200, 350, 500 MHz, 1 GHz, 1,5 GHz
• Sampling rate (tempo real): até 5 Gsample/s (2 canais), 2,5 Gsample/s (4 canais)
• Memória de aquisição: 400 Mpoints padrão (por canal single); opcional MXO4‑B108: 800 Mpoints
• Taxa máxima de atualização: > 4.500.000 formas/s
• Ecrã: 13,3" Full HD capacitivo
• Dimensões: 414 × 279 × 162 mm; Peso: ~6,0 kg
