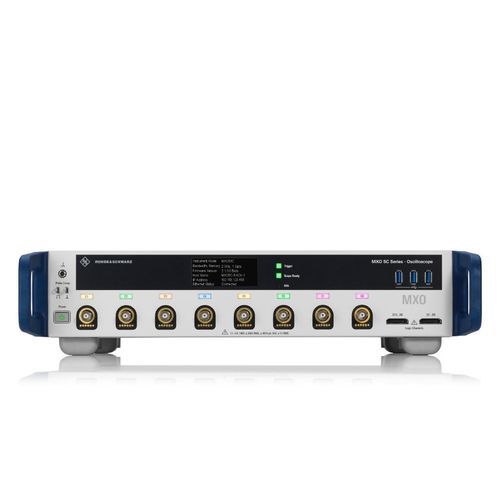

Osciloscópio digital R&S®MXO 5C

analógicode bancadamultivias

Visão geral
O R&S®MXO 5C oferece o desempenho da série MXO 5 num formato compacto 2U para rack. Disponível em versões de 4 ou 8 canais com opções de largura de banda de 100 MHz a 2 GHz, suporta medições tempo/frequência com memória profunda, altas taxas de aquisição e controlo remoto por LAN através de navegador integrado e painel frontal virtual.

Dados principais

• Largura de banda: 4 canais: 350 MHz–2 GHz | 8 canais: 100 MHz–2 GHz
• Formato: 2U para montagem em rack ou empilhamento
• Display e‑ink integrado para IP e estado do instrumento
• Zone trigger para analógico, espectro e operações matemáticas
• Alto desempenho de aquisição: >4,5 milhões de formas/s; ADC 12 bits; memória padrão 500 Mpoints

Funcionalidades e benefícios

• Arquitetura MXO 5 em invólucro 2U adequado para bancada e rack
• 4 ou 8 canais analógicos simultâneos; opção MSO até 16 canais digitais
• Captura com memória profunda (500 Mpoints padrão; opção até 1 Gpoints)
• Triggers avançados e alta sensibilidade; amostragem até 5 Gsample/s em 2 canais
• Empilhável para escalar o número de canais (até 16)
• Suporte para ecrã externo via HDMI/DisplayPort e suporte táctil USB
• Acesso remoto: web UI, painel virtual, compatibilidade SCPI e ficheiros MXO

Modelos disponíveis (exemplo)
R&S®MXO5C-43 | 350 MHz | 4 ch | 17.910 EUR
R&S®MXO5C-45 | 500 MHz | 4 ch | 22.320 EUR
R&S®MXO5C-41 | 1 GHz | 4 ch | 28.280 EUR
R&S®MXO5C-42 | 2 GHz | 4 ch | 31.700 EUR
R&S®MXO5C-81 | 100 MHz | 8 ch | 19.850 EUR
R&S®MXO5C-82 | 200 MHz | 8 ch | 23.710 EUR
R&S®MXO5C-83 | 350 MHz | 8 ch | 29.220 EUR
R&S®MXO5C-85 | 500 MHz | 8 ch | 36.940 EUR
R&S®MXO5C-810 | 1 GHz | 8 ch | 46.860 EUR
R&S®MXO5C-820 | 2 GHz | 8 ch | 52.370 EUR

Opções de documentação

• Brochura do produto (inglês)
• Especificações técnicas (inglês)

Aplicações / Casos de uso

• Bancos de teste com alta densidade de canais (montagem 2U em rack)
• Medições em domínio do tempo e frequência com memória profunda
• Eletrónica de potência, testes de interfaces digitais de alta velocidade, análises RF e de espectro
• Medidas remotas e automatizadas via LAN / interface web / SCPI

Especificações técnicas (seleção)

• Canais analógicos: 4 ou 8; MSO opcional: até 16 canais digitais
• Largura de banda analógica (–3 dB): 100 MHz–2 GHz dependendo do modelo
• Taxa de amostragem (tempo real): até 5 Gsample/s (2 ch); 2,5 Gsample/s (4 ch)
• Memória de aquisição: padrão 500 Mpoints; opcional 1 Gpoints (B110)
• Máx. taxa de aquisição: >4.500.000 formas/s
• Resolução vertical: até 18 bit (modo HD); ADC nativo 12 bit
• Dimensões (L×A×P): 445 × 105 × 405 mm; Peso: 8,7 kg (nom.)
• Interfaces: USB 3.1 frente/trás, RJ‑45 GigE, HDMI 2.0, DisplayPort++ 1.3
