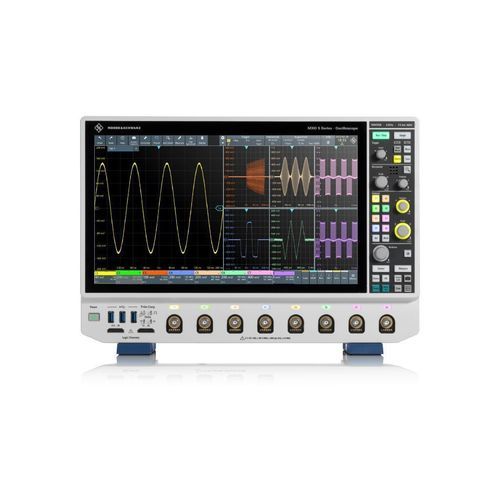

Osciloscópio digital R&S®MXO 5

analógicode bancadamultivias

Visão geral
A série R&S®MXO 5 é uma plataforma de osciloscópios de alto desempenho disponível em versões de 4 e 8 canais. Reúne altas taxas de aquisição, memória profunda e capacidades multispectrais para acelerar debug, validação e testes de produção de sistemas eletrônicos.

Principais fatos

• Canais: 4 ou 8 canais analógicos; opção MSO até 16 canais digitais
• Largura de banda: configurável por modelo e expansível até 2 GHz
• Taxa de aquisição: > 4,5 milhões de formas de onda/s; FFT de espectro > 50k FFT/s
• Resolução vertical: ADC de 12 bits; até 18 bits em modo HD
• Memória padrão: 500 Mpoints por canal (expansível opcionalmente para 1 Gpoint)

Destaques e recursos

• Aquisição de alto desempenho: arquitetura de 8 canais alcançando > 4,5 milhões de aquisições/s e elevadas taxas multi‑canal.
• Fidelidade vertical: ADC de 12 bits em todos os sample rates e arquitetura HD de 18 bits para maior resolução e ruído reduzido (~130 μV).
• Captura extensa: 500 Mpoints padrão por canal, memória segmentada e modo histórico para registros longos; opção de 1 Gpoint.
• Disparo avançado: zone trigger em analógico, espectro e math; sensibilidade até 0,0001 div; baixo jitter e rearmamento rápido.
• Análise multispectral: múltiplos espectros simultâneos, controles independentes tempo/frequência e alto rendimento FFT para correlação RF/temporal.

Modelos disponíveis

• R&S®MXO54-350 — 4 ch, 350 MHz
• R&S®MXO54-500 — 4 ch, 500 MHz
• R&S®MXO54-1000 — 4 ch, 1 GHz
• R&S®MXO54-2000 — 4 ch, 2 GHz
• R&S®MXO58-100 — 8 ch, 100 MHz
• R&S®MXO58-500 — 8 ch, 500 MHz

Downloads
Brochura do produto e ficha técnica completa (PDF) disponíveis para download junto ao fabricante.

Especificações técnicas

• Display: 15,6 inch Full HD com touchscreen capacitivo
• Amostragem: até 5 GSa/s (2 canais) ; 2.5 GSa/s (4 canais) ; interpolado até 5 TSa/s
• Memória: 500 Mpoints padrão por canal ; opção MXO5-B110 até 1 Gpoint
• Triggers: edge, glitch, width, runt, window, zone trigger, triggers de barramento série e modos avançados
• I/O: portas USB 3.1, RJ-45 GigE, HDMI 2.0, DisplayPort++ 1.3
• Dimensões: 445 × 314 × 153 mm ; peso aprox. 9,0 kg
