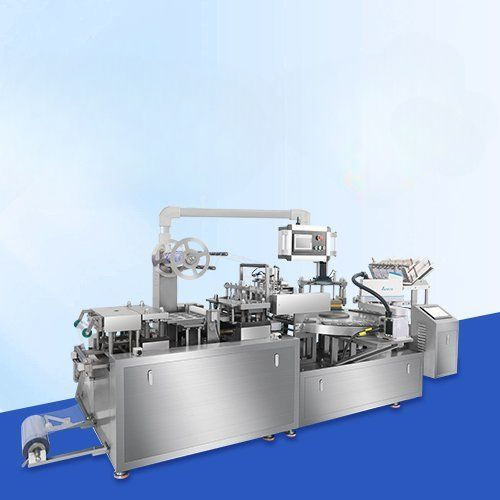

Máquina embaladora automática RD-BCP-350

controlada por CLPcom servoacionamentorobótica

Visão geral
A RD-BCP-350 produz embalagens blister sobre cartão através do termoformado de filme PVC/PET, carregamento do produto e selagem térmica de cartões pré-impressos na flange do blister para unidades comerciais penduráveis e invioláveis.

Aplicação / Uso típico
Indicada para pilhas, escovas de dentes, giletes, tesouras, pequenos acessórios e produtos similares que exigem visibilidade, proteção e possibilidade de exposição pendurada.

Resumo do processo

• Termoformagem: o filme PVC/PET é aquecido e formado em cavidades.
• Troquelagem / recolha: bandejas blister individuais são separadas e recolhidas para carregamento.
• Carregamento de produto: componentes colocados nas cavidades por alimentadores vibratórios ou braços robóticos (visão para peças irregulares).
• Alimentação de cartão: cartões pré-impressos com adesivo de selagem são alimentados e alinhados sobre os blisters preenchidos.
• Selagem térmica: calor e pressão controlados unem a flange do cartão ao blister criando selo inviolável.
• Perfuração para pendurar: slot Euro ou furo redondo opcional para exposição em varejo.
• Saída do produto acabado: cartões troquelados empilhados ou transferidos para embalagem secundária.

Especificação (resumo)
Capacidade de produção 1.400–3.600 pcs/h; adequada para pequenos produtos de consumo; fornece exposição pendurada e selagem inviolável.

Detalhes operacionais — Sete estações principais

• Estação de termoformagem: alimentação servo, aquecedores duplos, profundidades de conformação até 40 mm (50 mm especial).
• Estação de troquelagem e recolha: moldes de corte superior/inferior separam as bandejas; recolha de sucata; transferência por vácuo ou robô.
• Estação de carregamento robotizado: alimentadores em cuba vibratória para pequenas peças; robôs com visão para peças irregulares/suaves.
• Estação de alimentação automática de cartões: alimentação em magazine com separação por vácuo e posicionamento preciso.
• Estação de selagem térmica: aquecimento por pulso ou soldagem HF com controlo PID de temperatura.
• Estação de perfuração para pendurar: perfuração mecânica ou laser sincronizada com a velocidade da linha.
• Saída do produto acabado: empilhamento automático, pick-and-place robotizado ou transferência por esteira; coordenação por PLC.

Tabela de especificações
Frequência de corte — 12–15 vezes/min
Capacidade de produção — 1.400–3.600 pcs/h
Curso ajustável — 30–220 mm
Área máx. de conformação — 340 × 180 mm
Profundidade máx. de conformação — 40 mm (50 mm especial)
Potência total — 380V 50Hz (480V 50Hz) 9 kW

Parâmetros de selagem térmica
Temperatura — 0–200°C
Tempo de aquecimento — 0–10 s
Pressão — 5–8 kg/cm²

Principais recursos

• Moldes aquecidos para forma e espessura de blister uniformes.
• Parâmetros de selagem ajustáveis (temperatura, pressão, tempo) para diferentes filmes e revestimentos de cartão.
• Design modular de moldes para trocas rápidas.
• Sincronização baseada em PLC entre as estações.
• Opções de integração para manuseio robótico, inspeção por visão e conectividade MES.

Vantagens RD-BCP-350 (específicas do modelo)

• Selagem térmica com controlo PID para selos fiáveis sem danificar o produto.
• Moldes modulares que permitem trocas de produção eficientes.
• Adaptável a uma ampla gama de tipos e tamanhos de produto com alimentadores ou robôs apropriados.

Principais peças

• Estação de conformação
• Unidade de troquelagem / recolha
• Alimentador de precisão
• Sistema robotizado de carregamento / pick-and-place
• Estação de recolha e colocação do cartão
• Estação de selagem térmica
• Unidade de perfuração para pendurar
• Saída do produto acabado / empilhamento

Observações
Máquina projetada para produzir embalagens blister em cartão prontas para o varejo para eletrônicos de consumo, pilhas, ferramentas, suprimentos médicos e artigos de uso diário.

características / especificações técnicas

• Modelo: RD-BCP-350
• Capacidade de produção: 1.400–3.600 pcs/h
• Frequência de corte: 12–15 vezes/min
• Curso ajustável: 30–220 mm
• Área máx. de conformação: 340 × 180 mm
• Profundidade máx. de conformação: 40 mm (50 mm especial)
• Intervalo de temperatura de selagem: 0–200°C
• Tempo de selagem: 0–10 s
• Pressão de selagem: 5–8 kg/cm²
• Potência total: 380V 50Hz (480V 50Hz) — 9 kW
