Cotovelo para tubos em aço inoxidável Versilon®

90°sanitário

Visão geral

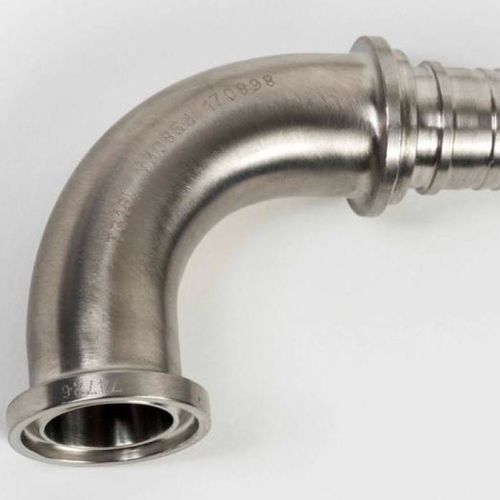

O joelho 90° Versilon® Estilos 10L e 11L fornece cotovelos sanitários a 90° em configurações mini e com abraçadeira sanitária, com conexões projetadas para coincidir com tamanhos de espigão de mangueira.

Materiais

• Aço inoxidável 316L

Acabamento de superfície

• Média 15 Ra ou melhor

Dados técnicos

• Reduz a tensão nas mangueiras ao eliminar a configuração de mangueira a 90º
• Elimina pontos de aprisionamento, reduz pontos de conexão e áreas potenciais de crescimento bacteriano
• Envelope dimensional instalado menor

Classificações de temperatura/pressão
As classificações de pressão e temperatura dependem das classificações de pressão das abraçadeiras e das classificações de temperatura do material da junta.

Abraçadeiras

• Estilo peso padrão: 150 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Estilo peso pesado: 500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Estilo parafuso alta pressão: 1500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)

Juntas

• Acima de 250ºF (121ºC), recomendam-se juntas PTFE, Viton® ou silicone

Especificações (tabela)
Diâmetro interno in (mm) | Diâmetro externo in (mm) | Espessura da parede in (mm)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
2.35 (59.69) | 2.49 (63.25) | 0.07 (1.78)
2.91 (73.91) | 3.05 (77.47) | 0.07 (1.78)
3.44 (87.38) | 3.58 (90.93) | 0.07 (1.78)
4.52 (114.81) | 4.68 (118.87) | 0.08 (2.03)

Características / Especificações técnicas

• Produto: Joelho 90° Versilon® (cotovelo sanitário, estilos mini e abraçadeira sanitária)
• Material: Aço inoxidável 316L
• Acabamento de superfície: Média 15 Ra ou melhor
• Função: Reduz a tensão das mangueiras, minimiza pontos de aprisionamento e de conexão
• Classificações de abraçadeiras: Padrão (150 PSIG @ 70ºF; 125 PSIG @ 250ºF), Peso pesado (500 PSIG @ 70ºF; 125 PSIG @ 250ºF), Alta pressão parafuso (1500 PSIG @ 70ºF; 125 PSIG @ 250ºF)
• Recomendação de juntas: PTFE, Viton® ou silicone acima de 250ºF (121ºC)
• Tamanhos disponíveis de tubo/conector (ID/OD/parede): ver valores da tabela acima
