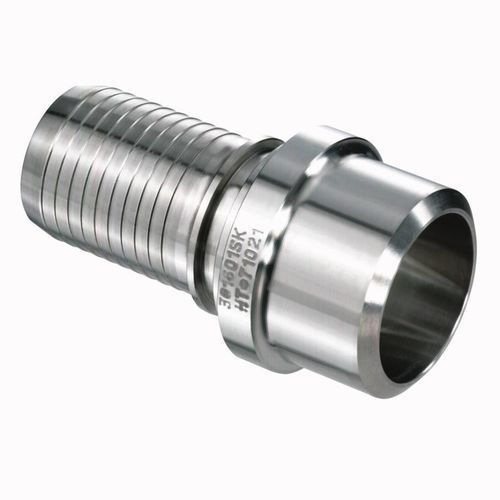

Conexão hidráulica Versilon® Butt Weld

para solda de topo BWem aço inoxidávelinoxidável

Visão geral do produto
O Versilon® Butt Weld, Pipe Size, Style 01 fornece uma opção de conexão por solda de topo para conjuntos que exigem interfaces não padrão ou conexões soldadas permanentes. Disponível como padrão em Schedule 40, com Schedule 10 e Schedule 80 como alternativas, oferece flexibilidade de fabricação para sistemas de mangueira e tubulação.

Materiais

• Aço inoxidável 316

Dados técnicos

• Materiais alternativos ou outros estilos de acessórios podem ser soldados ao tubo butt weld antes da fixação PermaSeal nas montagens de mangueira finalizadas
• Disponível para soldagem em sistemas existentes quando métodos adequados de "dissipador de calor" são empregados para evitar danos ao revestimento da mangueira

Especificações — Diâmetro externo (in (mm))
0.84 (21.34)
1.05 (26.67)
1.31 (33.27)
1.66 (42.16)
1.9 (48.26)
2.38 (60.45)
2.88 (73.15)
3.5 (88.9)
4.5 (114.3)

Características / Especificações técnicas

• Família de modelos: Versilon® Butt Weld
• Schedules disponíveis: Schedule 40 (padrão), Schedule 10 (alternativa), Schedule 80 (alternativa)
• Material de construção: aço inoxidável 316
• Soldagem: compatível com materiais alternativos ou outros estilos de acessórios soldados ao tubo butt weld antes da fixação PermaSeal
• Observação de instalação: pode ser soldado a sistemas existentes quando métodos adequados de dissipação de calor são aplicados para proteger o revestimento da mangueira
• Opções de diâmetro externo (polegadas (mm)): 0.84 (21.34); 1.05 (26.67); 1.31 (33.27); 1.66 (42.16); 1.9 (48.26); 2.38 (60.45); 2.88 (73.15); 3.5 (88.9); 4.5 (114.3)
