Sistema de engate rápido Versilon®

Visão geral do produto

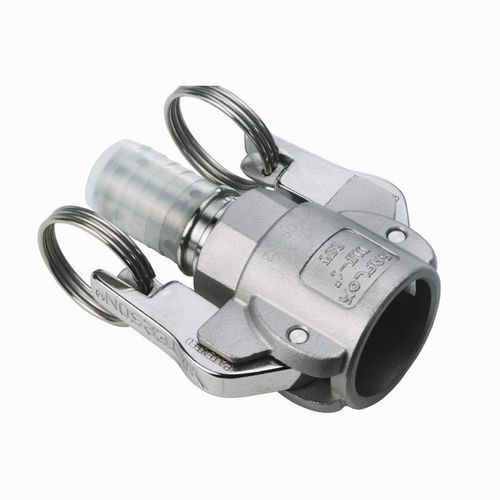

O Versilon® Acoplamento cam & groove fêmea, estilo 16T da Saint-Gobain é um acoplamento fêmea tipo D com construção giratória (full-swivel), encapsulado em Chemfluor® PFA. A metade do acoplador permite rotação completa para posicionamento e alavanca para selar os braços cam, e incorpora um bloqueio positivo à mangueira através de ranhura dog-lock para evitar arrancamentos.

Materiais

• Encapsulamento Chemfluor® PFA com base em aço inoxidável
• Acoplador: aço inoxidável 316 fundido; inserto: encapsulado Chemfluor® PFA com base em aço inoxidável
• Junta de vedação: encapsulada Chemfluor® PFA
• Vedação sobre silicone revestida com Chemfluor® PFA (opcional)

Dados técnicos

• As construções encapsuladas em Chemfluor® PFA transferem a maioria dos materiais corrosivos sem elastómeros expostos
• A junta encapsulada fornece vedação resiliente sem elastómeros expostos
• Conjunto completo de adaptadores encapsulados em fluoropolímero Chemfluor® disponível
• Condições operacionais recomendadas:

  • 3/4" - 2" — 250 MAWP (psi)
  • 2-1/2" e 3" — 150 MAWP (psi)
  • 212°F com juntas Buna N
  • 400°F com juntas encapsuladas Chemfluor® PFA
• As classificações de pressão são apenas para os acessórios; ao determinar o MAWP do conjunto de mangueira, considere as classificações de pressão da mangueira à temperatura e use a menor das duas
• Estilo com bloqueio disponível: substituir TKS por TLKS

Diâmetro interno em (mm)
0.5 (12.7)
0.66 (16.76)
1.15 (29.21)
1.58 (40.13)
2.1 (53.34)
2.5 (63.5)

Regulamentação / Conformidade

• MIL-C-27487

Características / especificações técnicas

• Marca: Versilon®
• Tipo de produto: Acoplamento cam & groove fêmea, estilo giratório, encapsulado Chemfluor® PFA
• Material do acoplador: Aço inoxidável 316 fundido com inserto encapsulado Chemfluor® PFA
• Junta de vedação: encapsulada Chemfluor® PFA (vedação resiliente, sem elastómeros expostos)
• Bloqueio positivo de mangueira incorporado (ranhura dog-lock) para evitar arrancamentos
• Design full-swivel na metade do acoplador para posicionamento e alavanca ao selar os braços cam
• MAWP recomendado: 250 psi para tamanhos 3/4"–2"; 150 psi para 2-1/2" e 3" (apenas classificação de acessórios)
• Limites de temperatura: até 212°F com juntas Buna N; até 400°F com juntas encapsuladas Chemfluor® PFA
• Opção de bloqueio disponível: substituir TKS por TLKS
• Opções de diâmetro interno (in / mm): 0.5 (12.7); 0.66 (16.76); 1.15 (29.21); 1.58 (40.13); 2.1 (53.34); 2.5 (63.5)
