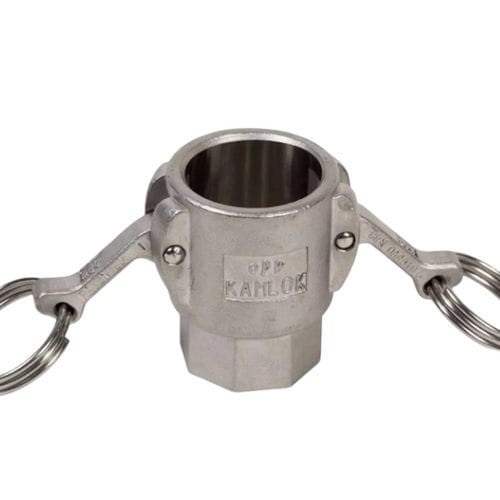

Acoplador mecânico Versilon®

para tubosfêmea

Visão geral
O acoplamento Cam & Groove fêmea Versilon® Style 16 da Saint-Gobain é a metade do acoplador fêmea do tipo "D" com design de giro completo. O projeto fornece travamento positivo à mangueira com uma ranhura dog-lock para evitar o desprendimento, e o corpo do acoplador com giro completo facilita o posicionamento e a alavancagem ao vedar os braços cam. Superfícies internas usinadas reduzem pontos de aprisionamento e o maior diâmetro interno favorece transferência de fluido de maior pureza e melhores vazões.

Materiais

• Aço inox 316
• Acoplador: aço inox 316 fundido; inserto: aço inox 316L usinado
• Material padrão da junta: borracha Buna N

Dados técnicos

• Condições operacionais recomendadas:
• 1/2" - 2" — 250 MAWP (psi)
• 2-1/2" e 3" — 150 MAWP (psi)
• Temperatura máxima: 212°F com juntas Buna N
• Temperatura máxima: 400°F com juntas encapsuladas Chemfluor® PFA
• As classificações de pressão aplicam-se apenas aos acessórios; ao determinar a MAWP máxima do conjunto de mangueira, considere as classificações de pressão da mangueira à temperatura e use o menor dos dois valores
• Variante com travamento disponível; substitua SKS por SLKS no número da peça

Diâmetro interno (polegadas e mm)
Diâmetro interno em (mm)
0.39 (9.91)
0.63 (16)
0.85 (21.59)
1.37 (34.8)
1.75 (44.45)
2.2 (55.88)
2.76 (70.1)

Características / Especificações técnicas

• Tipo de produto: acoplamento Cam & Groove fêmea, acoplador com giro completo (tipo "D")
• Travamento positivo da mangueira com ranhura dog-lock para evitar o desprendimento
• Superfícies internas usinadas para minimizar aprisionamentos
• Construção de maior pureza com diâmetros internos maiores para melhorar o fluxo
• Materiais: 316 / 316L aço inoxidável; junta padrão Buna N (opção de junta encapsulada Chemfluor® PFA para alta temperatura)
• MAWP: 250 psi para tamanhos 1/2"–2"; 150 psi para 2-1/2" e 3" (apenas acessórios)
• Temperaturas máximas: 212°F (Buna N), 400°F (juntas encapsuladas Chemfluor® PFA)
• Variante de travamento disponível: substitua SKS por SLKS na numeração de peças
