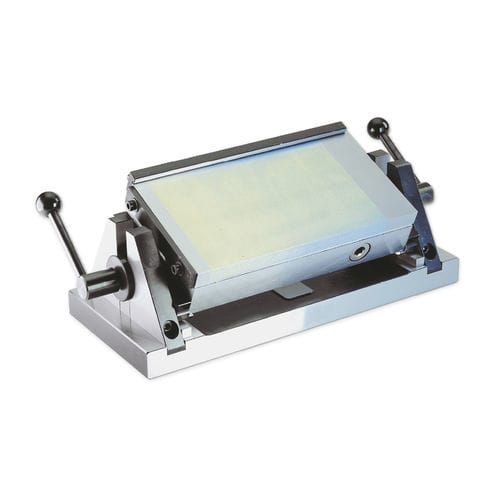

Placa magnética de ímãs permanentes 245.06

mesa de senopara retificação

Para esmerilar e medir peças de precisão em cada posição angular sem rechucking das peças. Os ângulos são determinados utilizando os blocos de calibre usando o princípio senoidal até 90°. Com unidade de base senoidal e todos os componentes e sistemas de guia feitos de aço para ferramentas. Temperado, polido e retificado com precisão. Versão standard com mandril magnético permanente SAV 243.01. Máxima precisão e estabilidade inerente em cada posição de rotação. Entregue numa caixa de madeira, até ao tamanho 350 x 150 mm, inclusive. Com mesa senoidal com graus/minutos em mm, batente de comprimento de precisão e barra de batente transversal. Mesa senoidal de precisão SAV 245.06 - 600 Designação SAV nº. - A Precisão angular: ±5 seg. de arco Paralelismo plano: ±0,005/100 mm Gama de oscilação: -90° a +90° Força nominal de retenção: 90 N/cm2 Passo do poste: 1,9 mm Altura do campo magnético: 6 mm Camada de desgaste da placa do poste: 8 mm
