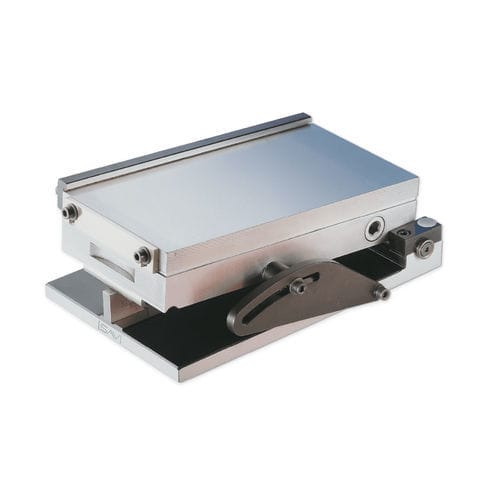

Mesa de seno magnética 245.03

para retificação

Os ângulos são determinados utilizando os blocos de bitola usando o princípio sinusoidal. O aperto é conseguido com as metades superiores do casquilho do mancal. Com unidade base de mesa senoidal feita de aço. Temperado, polido e moído com precisão. Máxima precisão com desenho plano. Desenho padrão com mandril magnético permanente. Entregue numa caixa de madeira. Com mesa senoidal com graus/minutos em mm, batente de precisão de comprimento e barra de batente transversal. Mesa senoidal de precisão SAV 245.03 - 450 Designação SAV nº. - A Precisão angular: ±5 seg. de arco Paralelismo plano: ±0,005/100 mm Bloco de calibre a 0°: 3 mm Gama giratória: 0° a 30° Força nominal de retenção: 90 N/cm2 Passo do poste: 1,9 mm Altura do campo magnético: 6 mm Camada de desgaste da placa do poste: < 8 mm
