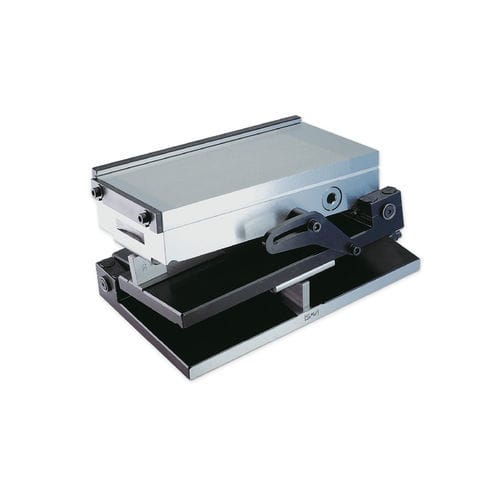

Mesa de seno magnética 245.02

para retificação

Os ângulos são determinados utilizando os blocos de manómetro utilizando o princípio sinusoidal. a fixação é conseguida com uma cinta de fixação lateral e os casquilhos superiores do mancal. Com unidades de base senoidal em aço. endurecido, polido e retificado com precisão. máxima precisão com desenho plano. desenho padrão com mandril magnético permanente. entregue numa caixa de madeira. com 2 mesas senoidais com graus/minutos em mm, batente de comprimento de precisão e barra de batente transversal. SAV 245.02 - 400 Mesa senoidal de precisão SAV nº. - A Designação Precisão angular: ±5 seg. de arco Paralelismo plano: ±0,005/100 mm Bloco de calibre a 0°: 3 mm Alcance giratório, eixo longo: 0° a 45° Alcance giratório, eixo curto: 0° a 30° Força nominal de retenção: 90 N/cm2 Passo do poste: 1,9 mm Altura do campo magnético: 6 mm Camada de desgaste da placa do poste: 8 mm
