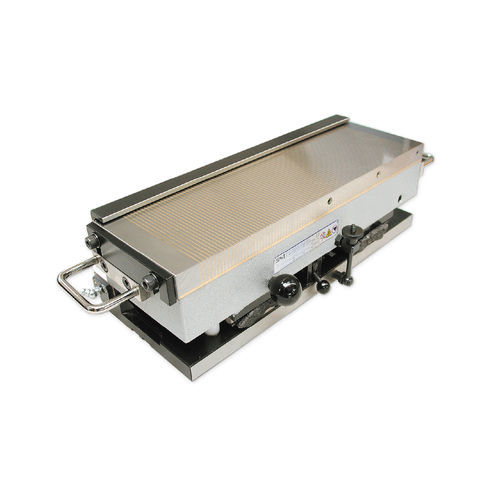

Placa magnética eletropermanente 245.09

mesa de seno

Os ângulos são determinados utilizando os blocos de bitola usando o princípio sinusoidal. Com unidade base de mesa senoidal feita de aço. Temperado, polido e moído com precisão. Caixa de magneto recozido sem tensão. Máxima precisão com desenho plano. contacto de 4 pontos para uma precisão óptima. Entregue com ajuda de elevação, haste e mesa senoidal com graus/minutos em mm. Batente longitudinal de precisão com barra de paragem transversal, cabo de ligação de 3 m, carcaça do íman pintada. Disponível alternativamente com mandris eléctricos e arrefecimento a água integrado para P = 13 (EM) ou mandris magnéticos electro-permanentes para P = 4 (EP). Mesa senoidal de precisão SAV 245.09 - 500 x 200 - 4 - EP - 210 V Designação SAV nº. - A x B - passo do pólo - versão - tensão magnética Precisão angular: ±5 seg. de arco Paralelismo plano: ±0,005/100 mm Bloco de calibre a 0°: 0/5 mm Gama giratória: 0° a 45° Força nominal de retenção: 100 N/cm2 Passo do poste: 4 mm para íman EP de acordo com SAV 243,73 13 mm para íman EM de acordo com SAV 243.42 Tensão do íman: 210 V para EP 24 V ou 110 V para EM
