Pantógrafo ferroviário CC SLS series

compacto

Visão geral

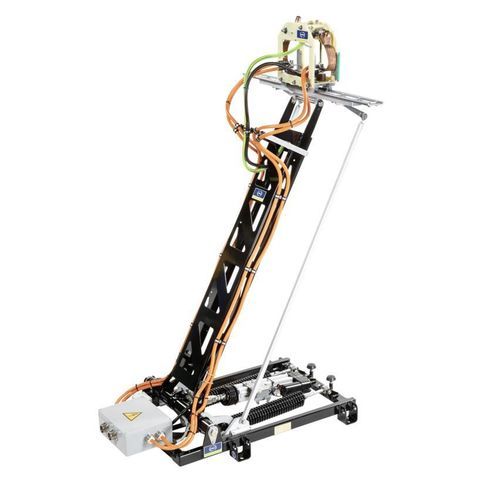

Os pantógrafos compactos de teto SLS 102 e SLS 103 são instalados no teto de ônibus elétricos e operam segundo o princípio "Bus-Up": o veículo para sob uma estação de carregamento, o pantógrafo estende-se, conecta-se ao carregador e carrega as baterias. Esses pantógrafos permitem carregamento rápido em depósito e em operação em segundos e são adaptáveis a vários tipos de veículos e requisitos do cliente por meio de sistemas de contacto patenteados.

Dados principais

• Tempo de carregamento: de 30 segundos até carregamento noturno
• Potência de carregamento: de 150 kW até 1 MW
• Princípio de instalação: "Bus-Up"
• Conceitos de carregamento: opportunity charging, flash charging e depot charging

Vantagens / Descrição
Os SLS 102 e SLS 103 proporcionam contacto muito rápido e elevada transmissão de corrente, permitindo o carregamento sem atrasar as operações regulares. O design compacto montado no teto é adequado para ônibus elétricos e veículos industriais a bateria e suporta cenários de carregamento em depósito e em rota com alta fiabilidade e adaptabilidade.

Sistemas de contacto
Diferentes módulos de contacto podem ser selecionados conforme as condições do local e a infraestrutura existente. Sistemas disponíveis:

• 2 pólos
• 3 pólos
• 4 pólos
• 5 pólos

O sistema cumpre a norma EN 50696.

Compensação de tolerâncias de estacionamento
Os mecanismos de acionamento compensam movimentos do veículo e tolerâncias de estacionamento durante o carregamento:

• ± 500 mm na direção de marcha
• ± 250 mm paralelo à direção de marcha
• 4° de kneeling

Transmissão de corrente
Para equilibrar o tamanho da bateria, a carga de passageiros e a autonomia, os seguintes modos de transferência de potência são possíveis:

• Carregamento por pulso: 1 MW por 30 s
• Carregamento por oportunidade: 500 A por 15 min
• Carregamento em depósito: 150 kW contínuos

Todos os modos de carregamento podem ser geridos com um único sistema.

Especificações técnicas

• Modelos: SLS 102 e SLS 103
• Aplicação: pantógrafo de teto para ônibus elétricos e veículos industriais a bateria
• Tempo de carregamento: de 30 segundos a carregamento noturno
• Faixa de potência: 150 kW até 1 MW
• Princípio de instalação: "Bus-Up"
• Conceitos de carregamento suportados: opportunity, flash e depot charging
• Sistemas de contacto: 2, 3, 4 e 5 pólos
• Normalização: EN 50696
• Compensação de tolerâncias: ±500 mm (direção), ±250 mm (paralelo), 4° kneeling
• Capacidades: 1 MW/30 s; 500 A/15 min; 150 kW contínuos
