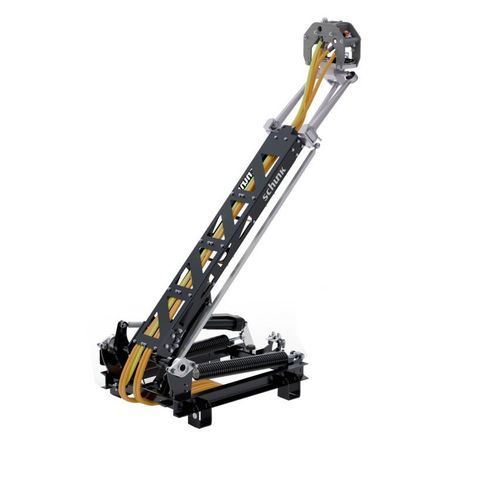

Pantógrafo ferroviário compacto SLS 104

Visão geral do produto
O pantógrafo de teto SLS 104 da Schunk Transit Systems foi projetado para carregamento automatizado de alta potência de autocarros elétricos, em instalações e em serviço. Combina conceitos dos modelos SLS anteriores e oferece maior alcance de trabalho, maior força de contacto e um Smart Drive inteligente para acoplamento fiável e repetível em condições operacionais.

Aplicações
Adequado para opportunity charging em paragens e para carregamento nocturno no depósito. A cabeça de contacto guiada mecanicamente e orientada verticalmente permite um engate precoce e fiável mesmo a curtas distâncias da cobertura de carregamento do veículo e com alturas de veículo variáveis.

Vantagens

• Curso vertical de 600 mm — adapta-se a diferentes alturas de veículo e de carregamento
• Projeto compacto com grande alcance — 2 000 mm de extensão máxima
• Cabeça de contacto guiada mecanicamente — mantém alinhamento vertical permanente
• Força de contato aumentada — compensa movimentos do veículo para contacto seguro
• Smart Drive com controlo por sensores — reduz ruído de contacto e desgaste
• Preparado para correntes contínuas até 1 000 A
• Design de fácil manutenção — acesso simples e intervalos de manutenção prolongados
• Compatível com pontos de carregamento SLS 102 / SLS 103 existentes
• Conformidade alvo com normas: EN 50696 & IEC 63407 (em preparação)

Especificações técnicas

• Modelo: SLS 104
• Função: carregamento automatizado de alta potência para autocarros elétricos (Opportunity Charging & Overnight Charging)
• Curso vertical: 600 mm
• Extensão máxima: 2 000 mm
• Cabeça de contacto: guiada mecanicamente, alinhamento vertical permanente
• Força de contacto: aumentada para compensar movimentos do veículo
• Acionamento: Smart Drive com controlo por sensores para reduzir ruído e desgaste
• Capacidade de corrente: preparado para até 1 000 A contínuos
• Manutenção: construção de fácil manutenção, intervalos de serviço prolongados
• Compatibilidade: compatível com pontos de carregamento SLS 102 / SLS 103
• Normas: EN 50696 & IEC 63407 (em preparação)
