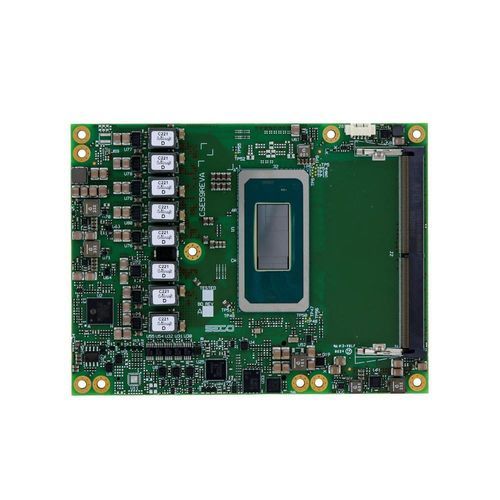

Computador em módulo COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplay Port

Visão geral
Módulo COM Express Rev. 3.1 Type 6 Basic (E59) compatível com processadores Intel® Core™ Ultra Series 2 (codename Arrow Lake, SKUs H e U). Projetado para sistemas embarcados e edge que exigem CPU configurável, gráficos avançados e ampla I/O.

Destaques

• CPU: Suporte a Intel® Core™ Ultra Series 2 (H e U, múltiplos SKUs incluindo variantes vPRO)
• Graphics: Controlador integrado Intel® Xe LPG+ (até 8 Xe cores / 128 EUs), até 4 displays independentes
• Memory: 2x slots DDR5 SO-DIMM, até DDR5-6400 IBECC, até 64 GB
• Connectivity: 1x NBase-T (2,5GbE), USB4 / USB 10Gbps / Hi-Speed USB, até 20 pistas PCIe Gen4 configuráveis

Segurança & Software

• Suporte Secure Boot para integridade da plataforma
• Atualizações OTA para distribuição remota de firmware/software
• Monitoramento e gestão do dispositivo
• Integração de OS segura baseada em Yocto e suporte a containerização (Docker)
• Suporte a conformidade de segurança (ex.: EN18031-1) e TPM 2.0 opcional

Recursos e embalagem
Datasheet, documentação para desenvolvedores e informações de pedido disponíveis na página do produto. Opções de fábrica e alternativas listadas na ficha técnica.

Especificações técnicas

• Formato: COM Express Rev. 3.1 Type 6 Basic Module (E59)
• Família de processadores: Intel® Core™ Ultra (Series 2), SKUs H e U (várias configurações)
• Exemplos de CPU: Core Ultra 9 285H, Core Ultra 7 265H/265U, Core Ultra 5 235H/235U (diferentes configurações de P-/E-cores, caches e níveis de potência)
• Memória: 2x DDR5 SO-DIMM, suporte DDR5-6400 IBECC, até 64 GB
• Gráficos: Intel® Xe LPG+ (até 8 Xe cores / 128 EU), 3x DDI (DP/HDMI), eDP ou LVDS opcional, até 4 displays
• Vídeo: HDMI® até 8K60 (HDMI2.1), DP2.1 até 8K60 / 5K120Hz, eDP1.4b até 4K120Hz HDR
• Armazenamento: NVMe opcional (PCIe x4) até 512 GB; até 2x SATA Gen3.2 (alternativa de fábrica)
• Rede: 1x NBase-T via Intel® I226 (2,5GbE)
• USB: Até 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG Gen4 x8 (H-series) e pistas Gen4 adicionais configuráveis (até 20 pistas)
• Outras I/O: MIPI CSI (opção), SPI, I2C, SM Bus, UARTs, GPIO, áudio HD, SoundWire, watchdog, gestão de ventoinha/temperatura
• Alimentação: Entrada principal +8 VDC a +20 VDC; trilhos auxiliares +5VSBY, +3VRTC
• Sistemas operativos: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Temperatura de funcionamento: 0°C a +60°C (comercial)
• Dimensões: 125 x 95 mm
• Número da peça: PN-SOM-COMe-BT6-ARL
