Soquete de teste QFN HC-C

QFP (Quad Flat Pack)SOP

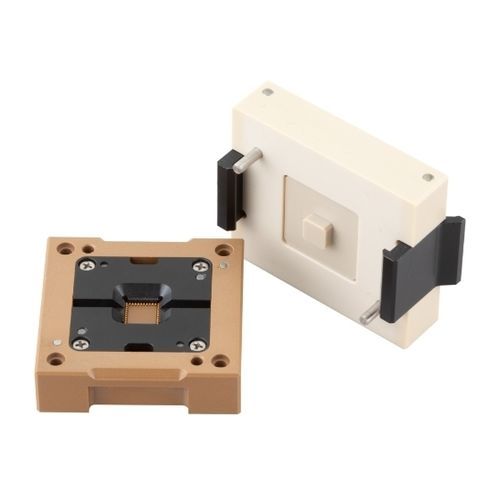

O soquete IC HC-C da Seiken é projetado para aplicações de alta corrente, apresentando uma estrutura de mola de lâmina proprietária que oferece uma capacidade de transporte de corrente excepcional por terminal. Projetado para estabilidade e confiabilidade, o HC-C garante desempenho elétrico consistente, mesmo em condições exigentes. - Ao contrário dos soquetes convencionais, onde os terminais estão embutidos em carcaças de resina, a Seiken oferece a opção de carcaças metálicas em regiões de alta corrente, como ao redor dos eletrodos emissores. Esta inovação dissipa eficazmente tanto o calor quanto a corrente, minimizando a degradação dos terminais (por exemplo, perda de carga) e prolongando a vida útil do soquete. Além disso, os designs de soquetes podem ser personalizados para permitir a extração de sinais individuais para os terminais emissores e de gate, mesmo com layouts complexos de eletrodos periféricos. - A Seiken oferece soquetes IC totalmente personalizados e dispositivos de inspeção para atender aos requisitos exatos de teste. Especificações Gerais - Os terminais padrão são geralmente montados em carcaças de resina. No entanto, para eletrodos emissores que requerem alta corrente, podem ser usadas carcaças metálicas. Isso melhora o manuseio de corrente e a dissipação de calor, reduzindo o risco de degradação dos terminais, como a redução da força da mola. Além disso, estão disponíveis configurações que separam a extração de sinais dos terminais emissores e de gate, permitindo um design de eletrodos flexível. Condições de Teste - Pitch suportado 0.3: Capacidade de corrente (Resina/Metal) 25A / 40A - Pitch suportado 0.4: Capacidade de corrente (Resina/Metal) 50A / 75A Características Principais e Vantagens - Design superior de alta corrente e dissipação de calor: Dissipa eficientemente calor e corrente, alcançando durabilidade e mantendo desempenho estável mesmo sob operação intensiva de alta corrente. - Design personalizado completo: A Seiken fornece um serviço completo, desde o design inicial até a fabricação final, com base no tamanho, forma e condições de teste específicas do seu dispositivo. Produção flexível a partir de uma única unidade, permitindo uma adoção fácil mesmo na fase de desenvolvimento de protótipos. Blocos HC-C (High Current Cube) - Para melhorar a versatilidade e a rentabilidade, a Seiken oferece um bloco HC-C universal como produto padrão. Apesar de seu tamanho compacto (aproximadamente 10 mm ao longo do lado longo), cada bloco suporta até oito terminais de alta corrente, lidando com uma capacidade de corrente total de até 400A por bloco. Características e Aplicações (Para módulos de potência): - Organize livremente os blocos para se adequar ao layout e aos requisitos de teste do seu dispositivo. - Combine vários blocos para lidar com correntes de 400A × número de blocos. - Acomode facilmente pitches de chumbo não padrão que são difíceis para designs de soquetes convencionais. - Melhore a flexibilidade dos testes para módulos de potência e aplicações personalizadas. A Seiken pode integrar blocos HC-C em designs de soquetes IC totalmente personalizados, oferecendo a combinação ideal de flexibilidade e desempenho para o seu ambiente de inspeção. Exemplos de Aplicação: - Transistores - SON - SOP - QFN - Pacotes QFP - Módulos de Potência Características / Especificações Técnicas: - Capacidade de corrente alta por terminal: até 75A (carcaça metálica) - Opções de carcaça padrão e metálica para terminais - Personalizável para extração de sinais individuais (emissor/gate) - Bloco HC-C universal: até 400A por bloco, 8 terminais por bloco - Pitch suportado: 0.3mm (25A resina/40A metal), 0.4mm (50A resina/75A metal) - Adequado para módulos de potência, transistores, SON, SOP, QFN, pacotes QFP - Design personalizado e produção flexível (de uma única unidade à produção em massa)
