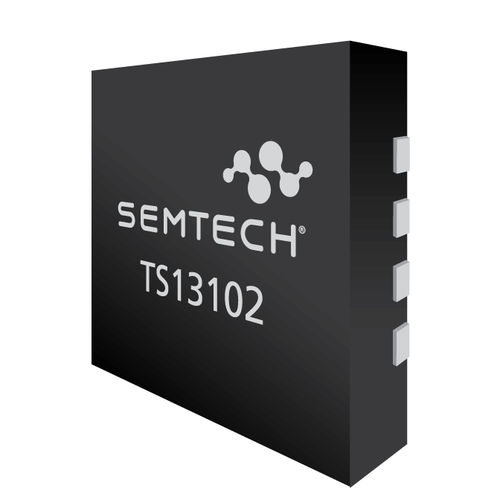

Relé de estado sólido CC TS13102

de potênciade bloqueio

O TS13102 é um dispositivo de comutação de potência de 60V isolado galvanicamente com bloqueio bidirecional. O dispositivo inclui um único comutador de alta tensão integrado de 290mΩ que permite a comutação de alta eficiência de cargas de energia ou outras aplicações de alta corrente. O pino de entrada CLK de pino único controla o estado do comutador através de opções de sequência que controlam a forma como o dispositivo comuta, incluindo ligar/desligar imediatamente, ligar com zero volts, desligar com corrente zero, modos dither, bem como comportamento de bloqueio e não bloqueio. Caraterísticas Correntes de funcionamento quiescentes baixas 2μA no estado desligado 5μA no estado ligado Suporta E/S escaláveis com isolamento galvânico Endereçável para utilização mínima de GPIO Suporta oito configurações de endereços físicos Sinal de controlo único para entrada de ligar/desligar (CLK) Níveis de entrada de 1,7V a 5,5V compatíveis com o microcontrolador Opções de comutação configuráveis Caraterísticas de comutação: Bloqueio bidirecional no estado OFF Dispositivo de comutação único interrutor e 290mΩ de resistência de ativação Opções de Pacote pacote QFN de 16 derivações - 3x3mm, 1,0mm de altura máxima Modos de funcionamento Zero-cross ON / OFF Imediato ON / OFF Modo Dithering para partilha de energia do sistema Sondagem do estado do interrutor
