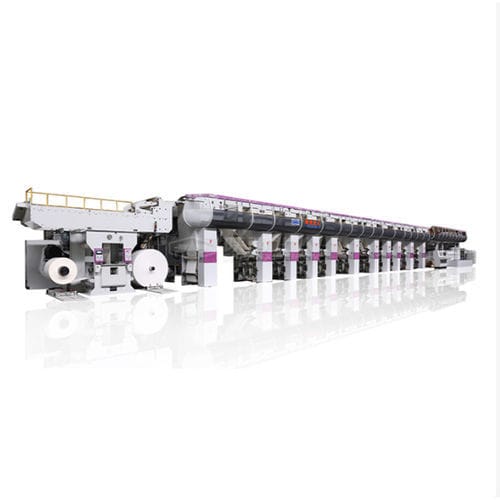

Prensa de impressão por rotogravura

para papelpara etiquetaspara embalagens

Visão geral
Máquina de impressão projetada para embalagens de cigarros e configurada para atender aos requisitos da indústria do tabaco. A Cigarette Packaging Special Rotogravure Printing Machine suporta vários formatos de embalagem e tipos de substrato por meio de componentes controlados com precisão e módulos configuráveis.

Pontos principais

• Largura de impressão de 920 mm e dez estações de cores para gráficos complexos e efeitos metálicos
• Velocidade máxima de produção de até 300 m/min com alta estabilidade de registro
• Faixa de materiais de 30–40 gsm tipping paper a 90–350 g/m² papel-cartão e laminados de alumínio

Recursos e capacidades
Acionamento Electronic Line Shaft (ELS) com servomotores independentes por unidade garante registro preciso cor a cor. Controle de tensão da web a ±0,3 kg mantém o manuseio estável em papéis finos e cartões pesados. Sistema de secagem ajustável suporta tintas à base de solvente e à base de água com fluxo de ar e temperatura controlados. Inspeção inline em tempo real identifica faixas, deriva de cor e embaçamento para reduzir desperdícios.

Aplicações

• Produção de hard pack: impressão e gravação/vincagem inline em papel-cartão 210–250 g/m²
• Processamento de tipping paper: manuseio de papéis 30–40 gsm com controle sensível de tensão
• Soft pack e forros internos: processamento de laminados de alumínio e papéis metalizados com secagem controlada por temperatura

Especificações técnicas — Resumo
Largura de impressão: 920 mm
Compatibilidade de materiais: papel 90–350 g/m²; tipping paper 30–40 gsm; folding box board 210–250 g/m²; laminados de alumínio; papéis metalizados
Velocidade máxima: 300 m/min
Estações de cor: 10
Precisão de registro: ±0,1 mm
Precisão do controle de tensão: ±0,3 kg
Acionamento: Electronic Line Shaft com servomotores independentes por unidade de impressão
Secagem: sistema ajustável para tintas à base de solvente e à base de água
Inspeção inline: detecção de defeitos em tempo real (faixas, deriva de cor, embaçamento)

Fabricação, QA e suporte
Produzida em uma instalação verticalmente integrada com mais de 50 centros de usinagem e uma oficina de montagem de aproximadamente 30.000 m². Produção anual de cerca de 220 máquinas. Verificações de qualidade incluem testes de registro com estroboscópio de alta velocidade, testes de resistência ao atrito para tintas metálicas e classificação de códigos de barras para rastreabilidade. As equipes de P&D e engenharia fornecem instalação, treinamento de operadores, peças sobressalentes e assistência técnica pós-venda.

Nome comercial / especificações técnicas

• Nome comercial: Cigarette Packaging Special Rotogravure Printing Machine
• Largura de impressão: 920 mm
• Compatibilidade de materiais: papel 90–350 g/m²; tipping paper 30–40 gsm; folding box board 210–250 g/m²; alumínio e papéis metalizados
• Velocidade máxima de impressão: 300 m/min
• Estações de cor: 10
• Precisão de registro: ±0,1 mm
• Precisão do controle de tensão: ±0,3 kg
• Acionamento: Electronic Line Shaft com servomotores independentes por unidade de impressão
• Secagem: sistema ajustável para tintas solventes e à base de água
• Inspeção inline: detecção de defeitos em tempo real
• Aplicações: embalagem de cigarros, impressão de rótulos para cigarros, tipping paper, produção de hard pack e soft pack
• Garantia de qualidade: verificação por estroboscópio de alta velocidade, testes de resistência ao atrito, classificação de códigos de barras
• Capacidade de fabricação: ~220 máquinas/ano em oficina de montagem de 30.000 m²; integração vertical com >50 centros de usinagem
• P&D: equipe de >100 engenheiros seniores para desenvolvimento contínuo
