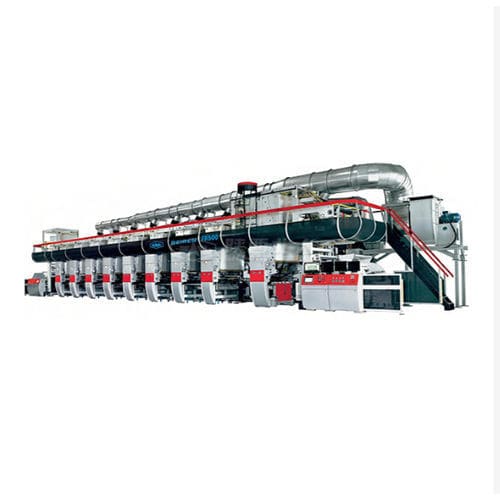

Prensa de impressão por rotogravura

para filme plásticopara embalagenspara filme BOPP

Visão geral
A máquina de impressão rotogravura sem eixo com carregamento pneumático de placas/cilindros foi projetada para trocas rápidas de placas ou cilindros, registro preciso e produção contínua em alta velocidade em substratos flexíveis. O conceito sem eixo utiliza castanhas pneumáticas e um carrinho elevador a ar integrado para posicionar e fixar cilindros automaticamente, reduzindo a manipulação manual e melhorando a segurança do operador.

Principais vantagens

• Transmissão sem eixo com castanhas pneumáticas para montagem de cilindros precisa e repetível
• Carrinho elevador automático que permite carga/descarga por um único operador e trocas mais rápidas
• Tempo de troca inferior a 5 minutos por estação
• Alta precisão de registro (±0,1 mm) para sobreposição de cor rigorosa
• Estrutura em ferro fundido de grande resistência para reduzir vibrações a 150–350 m/min
• Vedações e componentes pneumáticos resistentes a solventes para maior durabilidade
• Múltiplos bloqueios de segurança e travamento mecânico de emergência para manter os cilindros seguros em caso de queda de pressão de ar

Compatibilidade de materiais e processos

• OPP, BOPP
• CPP, PE
• PET
• PVC
• NY (Nylon)

Aplicações

• Embalagens alimentícias e flexíveis de pequenas tiragens com trocas frequentes de SKU
• Materiais decorativos de grande largura e laminados (ex.: filmes com aparência de madeira, filmes decorativos)
• Embalagens farmacêuticas, incluindo filmes para blister cold‑form que exigem registro rigoroso

Tabela técnica
Parameter — Specification
Register Accuracy — ±0,1 mm
Operating Speed — 150–350 m/min
Chuck Pressure — 6–8 bar
Width Range — 600–1250 mm (adjustable)
Cylinder Weight Capacity — 100 kg+ per unit
Changeover Time — Under 5 minutes per station
Frame Construction — Heavy‑duty cast iron
Substrate Materials — OPP, BOPP, CPP, PE, PET, PVC, NY

Destaques de qualidade e testes
O equipamento passa por verificações de excentricidade e runout (runout < 0,03 mm), testes pneumáticos de carga a 1,5× o peso nominal do cilindro para detecção de perda de pressão e fugas, e testes de estabilidade de registro com ciclos rápidos de aceleração/desaceleração para verificar a estabilidade da sobreposição de cores.

Especificações técnicas

• Precisão de registro: ±0,1 mm
• Velocidade de operação: 150–350 m/min
• Pressão da castanha: 6–8 bar
• Faixa de largura: 600–1250 mm (ajustável)
• Capacidade de peso do cilindro: 100 kg+ por unidade
• Tempo de troca: Menos de 5 minutos por estação
• Construção do quadro: Ferro fundido pesado
• Materiais de substrato: OPP, BOPP, CPP, PE, PET, PVC, NY
