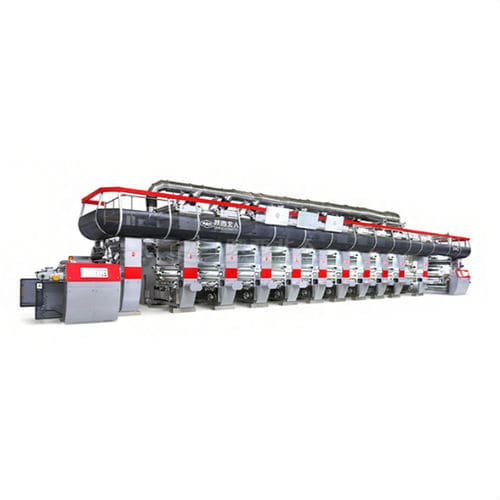

Prensa de impressão por rotogravura

para plásticospara filme plásticopara filme BOPP

Visão geral do produto
Uma máquina de impressão rotogravura personalizada oferece adaptabilidade e precisão ajustadas a substratos específicos, número de cores e requisitos de velocidade. Projetada para controle ideal de pressão, mínimo desperdício e eficiência energética, consegue processar filmes ultrafinos e materiais pesados. O equipamento é personalizável conforme as necessidades do cliente para ajustar parâmetros de forma flexível. Categoria: máquina de impressão gravura. Materiais imprimíveis: OPP, BOPP, CPP, PE, PET, PVC e NY. Precisão de registro: ≤±0,1 mm.

Vantagens principais

• Versatilidade de substratos: qualidade de impressão consistente em OPP, BOPP, CPP, PE, PET, PVC e NY; controle de pressão customizado para evitar estiramento, enrugamento ou ruptura da linha.
• Precisão de registro excecional: alinhamento de cores com precisão ≤±0,1 mm usando sistemas avançados de Controle Automático de Registro (ARC), reduzindo desperdício de partida.
• Eficiência energética: túneis de secagem projetados para tipos específicos de tinta e recuperação de solventes; opções incluem óleo térmico, vapor ou secagem elétrica para minimizar consumo de energia enquanto maximizam a eficácia de secagem.
• Escalabilidade modular: configurações de 2 a 12+ estações de cor; unidades de impressão reversíveis e design modular que suportam necessidades de produção em evolução.
• Troca rápida: sistemas de troca rápida tipo trolley e rolos de impressão por manga permitem trocas em aproximadamente 30–45 minutos.

Excelência técnica e capacidade de fabricação
Mais de 220 máquinas são produzidas anualmente em uma oficina de montagem de 30.000 m². Componentes principais são fabricados internamente em vários centros de usinagem. Projeto e produção enfatizam engenharia interna, P&D e padrões de qualidade rigorosos para garantir que cada máquina atinja metas de produção e confiabilidade.

Controle de qualidade
Testes de aceitação de fábrica e controles de qualidade incluem:

• Balanceamento estático e dinâmico – cilindros gravados equilibrados ao grau G2.5 para evitar vibração em velocidades máximas.
• Teste de precisão de registro – verificação de que os sistemas ARC mantêm precisão <0,1 mm durante variações de velocidade.
• Análise de solventes residuais – cromatografia gasosa para garantir eficiência de secagem.
• Verificações de uniformidade de temperatura – mapeamento térmico para evitar hotspots em túneis de secagem.
• Monitoramento de flutuação de tensão – pontos de emenda atendem tolerâncias predefinidas para evitar rupturas da linha.

Aplicações

• Embalagem flexível para alimentos: lida com laminados multicamadas e filmes de barreira incluindo folha de alumínio e nylon sem delaminação; níveis residuais de solvente normalmente permanecem baixos para atender limites de segurança alimentar.
• Laminados decorativos: suportes robustos de desenrolamento/enrolamento e rolos de impressão especializados para texturas realistas e ampla faixa tonal (ex.: impressão efeito madeira).
• Embalagens farmacêuticas: configurações compatíveis com sala limpa e capacidades sem solvente para adesivos com defeitos do tipo pinhole mínimos, garantindo integridade do produto.

Especificações técnicas
Parâmetro: Especificação
Materiais de impressão: OPP, BOPP, CPP, PE, PET, PVC, NY
Precisão de registro: ≤±0,1 mm
Sistema de acionamento: Servo-driven ELS (Electronic Line Shaft) ou MLS (Mechanical Line Shaft)
Velocidade de impressão: 250 m/min a 400 m/min (personalizável)
Estações de cor: 2 a 12+ estações (configuração modular)
Controle de tensão: Sistema em malha fechada com dancers pneumáticos e células de carga
Sistema de secagem: Câmaras em 'L' ou em linha com monitoramento LEL
Controle: PLC com algoritmos PID personalizáveis
Normas de qualidade: ISO 9001, CE Machinery Directive 2006/42/EC

Características / especificações técnicas

• Materiais de impressão: OPP, BOPP, CPP, PE, PET, PVC, NY
• Precisão de registro: ≤±0,1 mm
• Sistema de acionamento: Servo-driven ELS ou MLS
• Velocidade de impressão: 250–400 m/min (personalizável)
• Estações de cor: Modular 2 a 12+ estações
• Controle de tensão: Malha fechada com dancers pneumáticos e células de carga
• Sistema de secagem: Câmaras em 'L' ou em linha com monitoramento LEL
• Controle: PLC com algoritmos PID personalizáveis
• Normas de qualidade: ISO 9001, CE Machinery Directive 2006/42/EC
