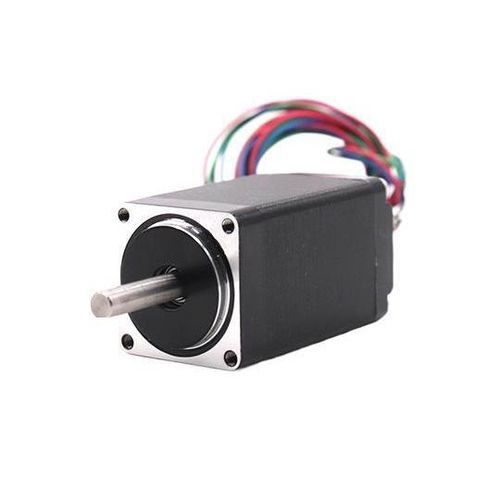

Motor de passo 28BYGH

de passo de 2 fasesbifásico24 V

Visão geral
A série 28BYGH é um motor de passo bifásico em malha aberta de 1,8° fabricado pela Shanghai Siheng Motor Manufacturing Co., Ltd. Está disponível em seis variantes de modelo. Erro de posição típico: ±0,09°. Os principais parâmetros elétricos e mecânicos variam conforme o modelo para atender a diferentes aplicações industriais.

Modelos

• Seis variantes disponíveis (exemplo: 28BYGH232-0674).

Características elétricas e de desempenho

• Ângulo de passo: 1,8° (erro de posição típico ±0,09°).
• Tensão nominal: 2,66–6,2 V (dependendo do modelo).
• Corrente nominal: 0,67–0,95 A (dependendo do modelo).
• Tipo de acionamento: acionamento por corrente constante (alimentação recomendada para o driver: 24 V).
• Excitação: 2 fases.
• Torque de retenção: 0,43–1,2 kg·cm (dependendo do modelo).

Características mecânicas

• Comprimento do motor: aproximadamente 32–51 mm (dependendo do modelo).
• Peso: aproximadamente 110–200 g (dependendo do modelo).
• Diâmetro do eixo: 5 mm.
• Montagem: 4 furos de fixação M2.5 (ver desenhos dimensionais).

Isolamento e segurança

• Classe de isolamento: Classe B.
• Tensão de isolamento: 500 V.
• Resistência de isolamento: 100 Ω.

Ligação e sequência de excitação

• Códigos de cor de cabos: BLK / GREEN = Fase A, RED / BLUE = Fase B.
• São fornecidas as sequências de excitação bifásicas padrão.

Curvas de desempenho e documentação
Estão incluídas curvas torque-velocidade e outros gráficos de desempenho para auxiliar a seleção e o projeto da aplicação.

Desenhos de instalação
Desenhos dimensionais detalhados são fornecidos, incluindo o padrão de furos de montagem (4-M2.5), diâmetro do eixo (5 mm) e opções de comprimento total. Consulte os desenhos para medidas precisas por modelo.

Especificações técnicas

• Série: série 28BYGH.
• Ângulo de passo: 1,8° (±0,09° típico).
• Modelos disponíveis: 6 variantes (ex.: 28BYGH232-0674).
• Tensão nominal: 2,66–6,2 V.
• Corrente nominal: 0,67–0,95 A.
• Torque de retenção: 0,43–1,2 kg·cm.
• Método de acionamento: acionamento por corrente constante (alimentação típica do driver 24 V).
• Excitação: 2 fases.
• Classe de isolamento: B; tensão de isolamento: 500 V; resistência de isolamento: 100 Ω.
• Comprimentos do motor: aprox. 32–51 mm.
• Peso: aprox. 110–200 g.
• Diâmetro do eixo: 5 mm.
• Fuross de montagem: 4-M2.5.
• Inclui curvas torque-velocidade e definições de cablagem codificadas por cores.
