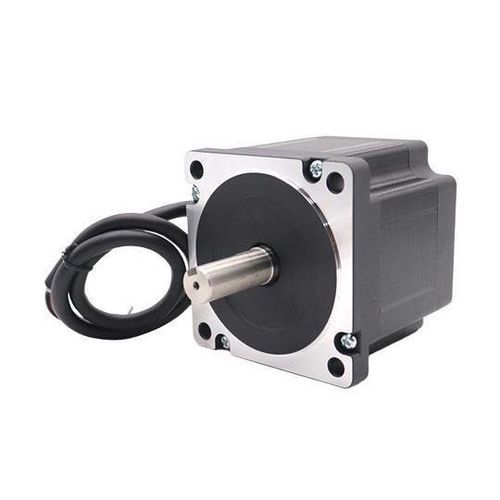

Motor de passo 86BYGH1.8

de passo de 2 fasesbifásico24 V

Visão geral do produto
A série 86BYGH1.8 é um motor de passo de 1,8° de duas fases (bipolar) em malha aberta da Shanghai Siheng Motor Manufacturing Co., Ltd., disponível em cinco modelos com comprimentos de 60 a 160 mm. A série fornece parâmetros elétricos e mecânicos essenciais para integração em sistemas industriais de controlo de movimento e seleção de componentes.

Modelos

• Cinco modelos: 86BYGH260-3004 a 86BYGH2160-4004 (comprimentos do motor: 60, 80, 100, 120, 160 mm)

Parâmetros elétricos e mecânicos

• Ângulo por passo: 1,8°
• Fase: duas fases (bipolar)
• Tensão nominal: 3,3–6,9 V
• Corrente nominal: 3–4 A
• Binário de retenção: 2,8–12 kg·cm
• Peso: 1.700–5.500 g
• Opções de comprimento: 60, 80, 100, 120, 160 mm
• Classe de isolamento: B
• Recomendação de acionamento: driver de corrente constante (24 V)
• Tensão de isolamento: 500 V
• Resistência de isolamento: 100 MΩ

Aplicações e orientações de instalação

• Aplicações típicas: automação industrial, robótica, máquinas CNC e equipamentos automatizados
• Selecionar o modelo com base no binário de retenção necessário e no comprimento; verificar a compatibilidade da corrente do driver (3–4 A)
• Utilizar o driver de corrente constante recomendado a 24 V para desempenho estável
• Consultar os desenhos de instalação para dimensões do eixo, de montagem e de conectores durante a integração

Documentação incluída

• Curvas de binário–velocidade para cada modelo para auxiliar a seleção
• Desenhos de instalação e dimensionais (padrões de furos de montagem, dimensões do eixo)
• Imagens do produto mostrando o motor e detalhes de montagem
