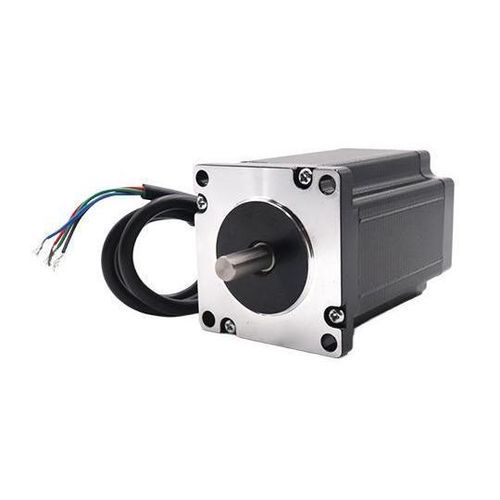

Motor de passo 60BYGH1.8

de passo de 2 fasesbifásico24 V

Visão geral do produto
Projetada e fabricada pela Shanghai Siheng Motor Manufacturing Co., Ltd., a série 60BYGH1.8 é uma família de motores de passo bifásicos em malha aberta com passo de 1,8°. A gama oferece várias comprimentos e níveis de torque, destinada a sistemas de acionamento por corrente constante. A documentação técnica, incluindo curvas de torque-velocidade e diagramas de fiação, é fornecida para apoiar a seleção e a instalação.

Modelos incluídos

• Quatro modelos: 60BYGH255-2004 a 60BYGH2100-3004

Principais características

• Ângulo de passo: 1,8° (bifásico)
• Tensão nominal: 2,4–4,8 V
• Corrente nominal: 2–3 A
• Torque de retenção: 1,5–3,5 kg·cm
• Peso: 1700–4000 g
• Comprimento do motor: 55–100 mm
• Método de acionamento: acionamento por corrente constante (alimentação recomendada 24 V)
• Excitação: 2 fases
• Classe de isolamento: Classe B
• Tensão de isolamento: 500 V
• Resistência de isolamento: 100 Ω
• Inclui curvas torque-velocidade e diagramas de fiação para instalação e seleção

Informações adicionais
Listada na categoria 'Motor de passo 1,8° em malha aberta' e referenciada para aplicações típicas de motores de passo (motor com freio, motor AC, motor servo DC, etc.).
