Motor de passo 35BYGH

de passo de 2 fasesde passo híbridobifásico

Descrição

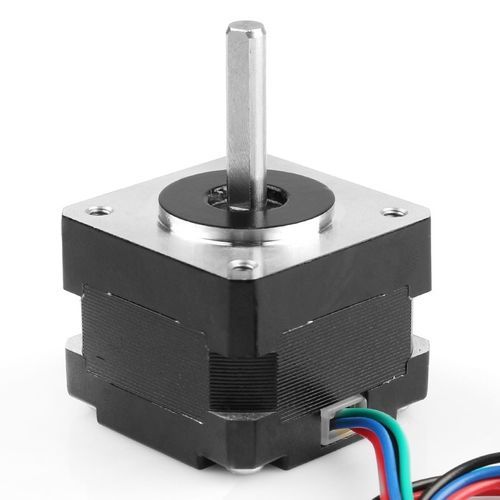

Motor de passo bifásico em malha aberta 35BYGH produzido por Shanghai Siheng Motor Manufacturing Co., Ltd. A família de produtos inclui 6 modelos (35BYGH220-0404 a 35BYGH236-1004). As folhas técnicas fornecem curvas de torque‑velocidade, definições de fiação codificadas por cor para as fases A/B e dimensões de instalação para apoiar a seleção e a integração mecânica.

Principais características

• Motor de passo híbrido bifásico em configuração de malha aberta
• Ângulo de passo: 1,8°
• Projetado para acionamento por corrente constante
• Fiação codificada por cor para identificação simples das fases (A/B)
• Disponível em vários comprimentos e variantes de torque

Observações

• O fabricante disponibiliza curvas de torque‑velocidade e desenhos de instalação por modelo para facilitar a seleção.
• A classe de isolamento e as recomendações de acionamento variam conforme o modelo; consulte as especificações técnicas para detalhes.

Características / especificações técnicas

• Série de modelos: 35BYGH (6 modelos: 35BYGH220-0404 a 35BYGH236-1004)
• Ângulo de passo: 1,8°
• Tensão nominal: 2,7 V a 10 V (varia por modelo)
• Corrente nominal: 0,4 A a 1,0 A (varia por modelo)
• Torque de retenção: 0,5 a 1,4 kg·cm (varia por modelo)
• Comprimento do motor: 20 mm a 36 mm (varia por modelo)
• Peso: aprox. 100 g a 180 g (varia por modelo)
• Classe de isolação: Classe B
• Acionamento recomendado: acionamento por corrente constante (24 V recomendado)
• Excitação: 2 fases
• Tensão de isolação: 500 V
• Resistência de isolação: 100 Ω
